PA6 có ý nghĩa gì? Giải thích về Polyamid 6

PA6 có ý nghĩa gì?

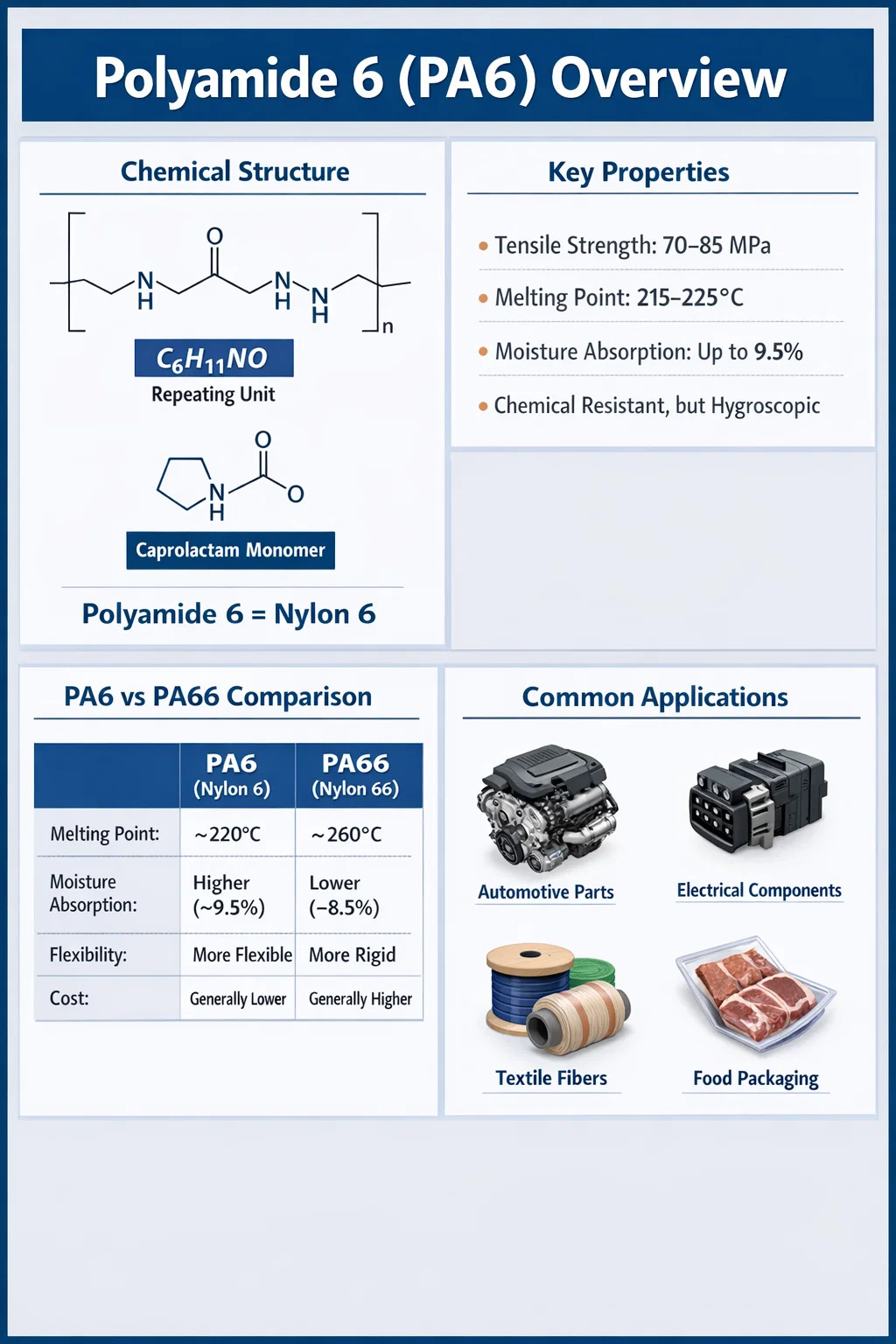

PA6 là viết tắt của Polyamit 6 , một loại polyme nhiệt dẻo bán tinh thể được tạo ra bằng phản ứng trùng hợp mở vòng của caprolactam. Nó thuộc họ nylon rộng hơn và là một trong những loại nhựa kỹ thuật được sử dụng rộng rãi nhất trên thế giới. Số "6" dùng để chỉ sáu nguyên tử cacbon trong đơn vị monome lặp lại có nguồn gốc từ caprolactam (C₆H₁₁NO). PA6 cũng thường được gọi là Nylon 6 và cả hai thuật ngữ đều mô tả cùng một loại vật liệu cơ bản.

Trong bối cảnh công nghiệp và kỹ thuật, PA6 và Polyamide 6 được sử dụng thay thế cho nhau. Bạn sẽ thấy nó được dán nhãn là PA6 trong bảng dữ liệu kỹ thuật, dưới dạng Nylon 6 trong danh sách sản phẩm thương mại và đôi khi là polycaprolactam trong tài liệu khoa học. Bất kể nhãn nào, tất cả các tên này đều đề cập đến cùng một cấu trúc xương sống polymer được xác định bằng cách lặp lại các liên kết amide (-CO-NH-) dọc theo chuỗi polymer.

Trên toàn cầu, Polyamide 6 là một trong những loại nhựa nhiệt dẻo kỹ thuật được tiêu thụ hàng đầu. Khối lượng sản xuất hàng năm vượt quá 4 triệu tấn và vật liệu này không thể thiếu trong các ngành công nghiệp từ ô tô và điện tử đến dệt may và bao bì thực phẩm. Hiểu ý nghĩa của PA6 chỉ là điểm khởi đầu — thành phần hóa học, đặc tính hiệu suất và hành vi xử lý của nó xác định lý do tại sao nó trở nên chiếm ưu thế về mặt thương mại.

Hóa học đằng sau Polyamit 6

Polyamit 6 được tổng hợp thông qua phản ứng trùng hợp mở vòng thủy phân của ε-caprolactam, một amit tuần hoàn. Quá trình này về cơ bản khác với Polyamide 66 (PA66), được tạo ra bằng phản ứng trùng hợp ngưng tụ của hai monome riêng biệt - hexamethylenediamine và axit adipic. Nguồn gốc monome đơn của PA6 mang lại cho nó cấu trúc chuỗi đồng nhất hơn và linh hoạt hơn một chút so với PA66.

Nhóm amide (-CONH-) lặp lại dọc theo trục PA6 chịu trách nhiệm cho nhiều đặc điểm chính của nó, bao gồm:

• Liên kết hydro liên phân tử mạnh, góp phần tạo độ cứng cơ học và điểm nóng chảy cao
• Ái lực với các phân tử nước, dẫn đến sự hấp thụ độ ẩm (hút ẩm) ảnh hưởng đến sự ổn định kích thước
• Kháng hóa chất đối với dầu, mỡ, nhiên liệu và hầu hết các dung môi hữu cơ
• Nhạy cảm với axit và bazơ mạnh, có thể thủy phân liên kết amit

Mức độ kết tinh trong Polyamide 6 thường dao động từ 35% đến 45% , tùy thuộc vào điều kiện xử lý. Độ kết tinh cao hơn tương ứng với độ cứng, độ bền và khả năng kháng hóa chất cao hơn, trong khi độ kết tinh thấp hơn giúp tăng cường độ bền và độ linh hoạt khi va chạm. Sự cân bằng này có thể được điều chỉnh thông qua các tác nhân tạo hạt, tốc độ làm nguội và quy trình ủ trong quá trình sản xuất.

Trọng lượng phân tử của các loại PA6 thương mại thay đổi đáng kể. Các loại ép phun tiêu chuẩn thường có trọng lượng phân tử trung bình (Mn) trong khoảng 15.000 đến 40.000 g/mol , trong khi các biến thể cấp sợi và cấp màng có thể đạt trọng lượng phân tử cao hơn để đáp ứng nhu cầu về độ bền kéo và độ giãn dài cụ thể.

Các tính chất cơ lý chính của PA6

Đặc tính hoạt động của Polyamide 6 khiến nó trở thành một trong những loại nhựa nhiệt dẻo kỹ thuật linh hoạt nhất hiện có. Bảng sau đây tóm tắt các đặc tính điển hình của PA6 loại tiêu chuẩn, không độn trong điều kiện khô như đúc (DAM):

Một đặc tính cần được chú ý cẩn thận là khả năng hấp thụ độ ẩm. PA6 hấp thụ độ ẩm từ môi trường và ở mức bão hòa (độ ẩm cân bằng hoặc EMC), các đặc tính thay đổi đáng kể. Độ bền kéo có thể giảm đi 20–30% , trong khi khả năng chống va đập và độ giãn dài khi đứt được cải thiện. Điều này có nghĩa là các bộ phận PA6 được thử nghiệm ở trạng thái điều hòa (ướt) hoạt động hoàn toàn khác so với các bộ phận tương tự được thử nghiệm ngay sau khi đúc (khô). Các kỹ sư phải tính đến điều này khi thiết kế các ứng dụng kết cấu.

Hành vi nhiệt

Polyamide 6 có điểm nóng chảy khoảng 220°C, nằm trong khoảng nhiệt độ trung bình của nhựa kỹ thuật. Nhiệt độ biến dạng nhiệt (HDT) của nó dưới tải 1,8 MPa là khoảng 55–65°C đối với các loại không độn, nhưng nhiệt độ này tăng đáng kể với cốt sợi thủy tinh - PA6 chứa đầy thủy tinh 30% có thể đạt được HDT là 200°C hoặc cao hơn . Điều này làm cho PA6 được gia cố thích hợp cho các ứng dụng ô tô dưới mui xe, nơi việc tiếp xúc với nhiệt là thực tế hàng ngày.

PA6 và PA66: Chúng khác nhau như thế nào và khi nào nên chọn mỗi loại

Polyamide 6 và Polyamide 66 là hai loại nylon quan trọng nhất về mặt thương mại và chúng thường được so sánh. Mặc dù chúng có cùng họ hóa chất nhưng sự khác biệt của chúng lại quan trọng trong các ứng dụng thực tế.

Đối với hầu hết các ứng dụng có mục đích chung - hàng tiêu dùng, vỏ phi kết cấu, sợi dệt - PA6 là lựa chọn ưu tiên do chi phí thấp hơn, dòng chảy tốt hơn trong quá trình ép phun và tính thẩm mỹ bề mặt vượt trội. Đối với các ứng dụng ô tô hoặc công nghiệp đòi hỏi phải tiếp xúc lâu dài với nhiệt độ trên 150°C, PA66 có lợi thế. Tuy nhiên, với các gói ổn định và gia cố bằng kính, PA6 có thể được thiết kế để thu hẹp phần lớn khoảng cách về hiệu suất này.

Các loại và công thức phổ biến của Polyamide 6

PA6 thô chưa được lấp đầy chỉ là đường cơ sở. Bối cảnh thương mại bao gồm hàng chục cấp độ sửa đổi được thiết kế cho các mục tiêu hiệu suất cụ thể. Các loại chính là:

PA6 gia cố bằng sợi thủy tinh

Việc thêm sợi thủy tinh với tải trọng 15%, 30% hoặc 50% trọng lượng sẽ biến PA6 thành vật liệu kết cấu. Loại PA6 chứa đầy thủy tinh 30% thường mang lại độ bền kéo bằng 160–180 MPa và mô đun uốn từ 8.000–10.000 MPa - gấp khoảng ba đến bốn lần độ cứng của nhựa nền không độn. Biến thể gia cố này là lựa chọn tiêu chuẩn cho khung kết cấu, vỏ động cơ, vỏ điện và kẹp chịu lực trong cụm ô tô.

PA6 chống cháy

Đối với các ứng dụng điện và điện tử, cấp độ chống cháy (FR) của Polyamide 6 kết hợp các chất phụ gia không chứa halogen hoặc halogen hóa để đạt được xếp hạng UL 94 V-0 ở độ dày thành quy định, thường mỏng tới 0,4 mm. Các cấp độ này rất quan trọng đối với vỏ cầu dao, đế rơle, thân đầu nối và các bộ phận khác mà rủi ro đánh lửa phải được giảm thiểu theo tiêu chuẩn IEC 60695 và UL.

PA6 được sửa đổi tác động

Việc tăng cường độ cứng cao su thông qua các chất biến tính đàn hồi như EPDM hoặc polyolefin ghép anhydrit maleic cải thiện đáng kể khả năng chống va đập ở nhiệt độ thấp. Lớp PA6 siêu bền có thể đạt được giá trị va đập theo khía Charpy là 50–80 kJ/m2 so với 5–8 kJ/m2 của các loại tiêu chuẩn. Những công thức này được sử dụng trong các sản phẩm thể thao, vỏ dụng cụ và các bộ phận cản ô tô.

PA6 ổn định nhiệt

PA6 tiêu chuẩn trải qua quá trình phân hủy oxy hóa nhiệt trên 100°C trong các tình huống tiếp xúc lâu dài. Các loại ổn định nhiệt kết hợp hệ thống ổn định amin dựa trên đồng hoặc cản trở để kéo dài tuổi thọ sử dụng liên tục ở nhiệt độ 120–130°C. Điều này phù hợp với các ống nạp khí, các bộ phận của hệ thống làm mát và các bộ phận khác gần các hệ thống con tạo nhiệt của ô tô.

Các loại chứa đầy khoáng chất và sợi carbon

Các chất độn khoáng như talc hoặc wollastonite được thêm vào để cải thiện độ ổn định kích thước, độ cứng và độ cứng bề mặt với chi phí thấp hơn so với sợi thủy tinh. PA6 được gia cố bằng sợi carbon mang lại độ cứng đặc biệt đặc biệt và ngày càng được sử dụng rộng rãi trong các ứng dụng kết cấu nhẹ trong ngành hàng không vũ trụ và thiết bị thể thao hiệu suất cao, mặc dù chi phí vật liệu cao hơn đáng kể.

PA6 được xử lý như thế nào: Phương pháp sản xuất

Polyamide 6 tương thích với nhiều phương pháp xử lý polyme, góp phần đáng kể vào tính linh hoạt thương mại của nó. Việc lựa chọn phương pháp xử lý phụ thuộc vào hình dạng sản phẩm dự định và yêu cầu sử dụng cuối cùng.

ép phun

Ép phun là phương pháp xử lý chủ yếu cho PA6 trong các ứng dụng kỹ thuật. Nhiệt độ nóng chảy điển hình dao động từ 240°C đến 280°C , với nhiệt độ khuôn từ 60–100°C được sử dụng để kiểm soát độ kết tinh và độ hoàn thiện bề mặt. Việc sấy khô trước là điều cần thiết: Các viên PA6 phải được sấy khô đến độ ẩm dưới 0,2% trước khi xử lý để ngăn chặn sự phân hủy thủy phân trong quá trình đúc, gây mất trọng lượng phân tử, khuyết tật bề mặt (tròn, sọc) và giảm tính chất cơ học. Sấy khô ở 80°C trong 4–6 giờ trong máy sấy hút ẩm là thông lệ tiêu chuẩn.

Đùn

PA6 được ép đùn rộng rãi thành các cấu hình, ống, thanh, màng và tấm. PA6 loại màng được sử dụng rộng rãi trong bao bì thực phẩm như một lớp rào cản, nhờ đặc tính rào cản oxy và hương thơm tuyệt vời của nó. Màng nhiều lớp ép đùn đồng thời kết hợp PA6 với các lớp polyetylen hoặc polypropylen mang đến các giải pháp đóng gói cân bằng tính linh hoạt, hiệu suất rào cản và khả năng bịt kín nhiệt. Màng PA6 đạt được tốc độ truyền oxy dưới 30 cc·triệu/100 in²·ngày trong điều kiện khô ráo.

Kéo sợi nóng chảy để sản xuất sợi

Ngành dệt may sử dụng sợi PA6 tan chảy (sợi nylon 6) để sản xuất hàng dệt kim, đồ thể thao, đồ bơi, thảm và vải công nghiệp. Quá trình kéo sợi nóng chảy bao gồm việc ép đùn PA6 nóng chảy thông qua các máy kéo sợi, sau đó là vẽ và tạo kết cấu để đạt được các giá trị độ bền và độ giãn dài mục tiêu. Sợi film PA6 thương mại thường có độ bền trong khoảng 4–7 g/denier , làm cho chúng bền, chống mài mòn và đàn hồi dưới áp lực cơ học lặp đi lặp lại.

Đúc thổi và đúc quay

Các loại đúc thổi chuyên dụng của PA6 được sử dụng để sản xuất đường dẫn nhiên liệu, bình chứa chất lỏng và các bộ phận ô tô rỗng, nơi cần có sự kết hợp giữa khả năng kháng hóa chất và tính toàn vẹn cơ học. Đúc quay bằng bột PA6 được áp dụng trong các thùng chứa công nghiệp và vỏ đặc biệt, mặc dù điều này ít phổ biến hơn so với các loại polyetylen.

Các ứng dụng chính của PA6 trong các ngành công nghiệp

Phạm vi ứng dụng của Polyamide 6 đặc biệt rộng. Dưới đây là các ngành công nghiệp chính và các ứng dụng cuối cùng cụ thể trong đó PA6 là vật liệu tiêu chuẩn hoặc được ưu tiên.

Công nghiệp ô tô

Lĩnh vực ô tô là ngành tiêu thụ PA6 cấp kỹ thuật lớn nhất, chiếm khoảng 35–40% tổng lượng tiêu thụ nhựa kỹ thuật PA6. Các bộ phận chính của ô tô được làm từ PA6 được gia cố bằng kính hoặc ổn định nhiệt bao gồm:

• Ống dẫn khí nạp và bộ cộng hưởng
• Vỏ động cơ và chảo dầu (trên các nền tảng được chọn)
• Vỏ hệ thống làm mát và thân nhiệt
• Giá đỡ bàn đạp và thanh dẫn cáp
• Đầu nối đường nhiên liệu và ống dẫn chất lỏng
• Kẹp kết cấu, ống lót dây buộc và cơ cấu tay nắm cửa

Quá trình chuyển đổi của ngành công nghiệp ô tô sang thiết kế phương tiện hạng nhẹ (để cải thiện hiệu suất sử dụng nhiên liệu và giảm lượng khí thải CO₂) tiếp tục thúc đẩy việc thay thế các thành phần kim loại bằng PA6 được gia cố bằng kính — một xu hướng thường được mô tả là "thay thế kim loại". Một chiếc xe hiện đại điển hình chứa giữa 15 và 25kg vật liệu polyamit, với PA6 và PA66 chiếm phần lớn.

Ứng dụng Điện và Điện tử (E&E)

Loại FR và PA6 đa năng được sử dụng rộng rãi trong các bộ phận điện vì sự kết hợp giữa độ bền cơ học, độ ổn định kích thước và đặc tính cách điện của chúng. Điện trở suất bề mặt của PA6 vượt quá 10¹³ Ω và độ bền điện môi của nó thường là 14–16 kV/mm, khiến nó rất phù hợp cho vỏ đầu nối, vỏ rơle, đế cầu dao, khối đầu cuối và lõi cuộn động cơ.

Ứng dụng dệt và sợi

Xét về khối lượng, chất xơ thực sự là ứng dụng lớn nhất của Polyamide 6 trên toàn cầu, tiêu thụ khoảng 60–65% tổng sản lượng PA6. Sợi nylon 6 xuất hiện trong hàng dệt kim, đồ lót, quần áo năng động, vải bọc và thảm. Khả năng chống mài mòn vượt trội và khả năng phục hồi đàn hồi của sợi PA6 khiến nó đặc biệt có giá trị trong các loại sợi trải thảm, nơi nó cạnh tranh với PA66 và polyester.

Bao bì thực phẩm

Màng PA6 là vật liệu chính trong bao bì thực phẩm linh hoạt, đặc biệt dành cho thịt, phô mai và thực phẩm chế biến được đóng gói chân không. Đặc tính rào cản vượt trội của nó so với polyolefin ngăn chặn sự xâm nhập của oxy dẫn đến hư hỏng do oxy hóa, kéo dài đáng kể thời hạn sử dụng. Màng đóng gói dựa trên PA6 cũng có khả năng chống đâm thủng tuyệt vời và có thể chịu được quá trình thanh trùng và xử lý vặn lại ở nhiệt độ lên tới 121°C.

Hàng công nghiệp và tiêu dùng

PA6 được sử dụng rộng rãi trong vỏ dụng cụ điện, thiết bị thể thao (dây buộc trượt tuyết, phần cứng leo núi, linh kiện xe đạp), linh kiện băng tải công nghiệp, bánh răng và ống lót, dây buộc và hệ thống quản lý cáp cũng như phụ kiện khí nén. Sự kết hợp giữa độ bền, khả năng chống mài mòn và khả năng gia công của nó làm cho nó trở thành sự lựa chọn thiết thực cho cả các bộ phận sản xuất hàng loạt đúc phun và bán thành phẩm được gia công.

Tìm hiểu độ nhạy ẩm của Polyamide 6

Quản lý độ ẩm là một trong những khía cạnh thực tế quan trọng nhất khi làm việc với PA6 và nó ảnh hưởng đến cả hiệu suất xử lý và sử dụng cuối. PA6 có tính hút ẩm - nó hấp thụ nước từ môi trường xung quanh cho đến khi đạt đến trạng thái cân bằng với độ ẩm tương đối xung quanh.

Ở độ ẩm tương đối 50% và 23°C (trạng thái điều hòa điển hình theo ISO 1110), PA6 hấp thụ khoảng Độ ẩm 2,5–3,0% theo trọng lượng . Ở mức bão hòa hoàn toàn (ngâm trong nước), tỷ lệ này tăng lên khoảng 9–10%. Các mức độ ẩm này ảnh hưởng trực tiếp đến:

• Độ ổn định kích thước: PA6 thể hiện sự thay đổi kích thước (độ trương nở) khi độ ẩm tăng lên, với độ giãn nở tuyến tính khoảng 0,7–1,0% trên phần trăm độ ẩm được hấp thụ. Đối với các bộ phận có độ chính xác phù hợp, điều này phải được tính vào dung sai.
• Độ bền kéo và mô đun: Cả hai đều giảm khi hấp thụ độ ẩm, vì nước đóng vai trò là chất làm dẻo bằng cách phá vỡ liên kết hydro liên phân tử.
• Khả năng chống va đập: Cải thiện khi độ ẩm tăng lên, do độ dẻo tăng lên. PA6 có điều kiện cứng hơn đáng kể so với DAM PA6 trong thử nghiệm va đập ở nhiệt độ thấp.
• Chất lượng xử lý: Các viên ướt được xử lý mà không được sấy khô đầy đủ sẽ tạo ra các bộ phận có khuyết tật bề mặt, lỗ rỗng, trọng lượng phân tử giảm và tính chất cơ học bị tổn hại.

Các kỹ sư chỉ định PA6 cho các ứng dụng kết cấu phải luôn tham khảo dữ liệu cơ học đã điều hòa (ở độ ẩm sử dụng dự kiến) thay vì các giá trị khô như đúc để tránh đánh giá quá cao hiệu suất khi sử dụng.

Tính bền vững và tái chế PA6

Tính bền vững là một khía cạnh ngày càng quan trọng của việc lựa chọn vật liệu và Polyamide 6 có đặc tính cuối vòng đời thuận lợi hơn nhiều loại nhựa kỹ thuật khác. PA6 có thể được tái chế một cách cơ học - nấu chảy lại và tái xử lý thành các bộ phận mới - với một số suy giảm về trọng lượng và tính chất phân tử, đặc biệt là sau nhiều chu kỳ xử lý. Phế liệu công nghiệp và PA6 sau tiêu dùng từ sợi thảm, lưới đánh cá và rác thải dệt may được thu gom và tái chế trên quy mô lớn trong một số chương trình trên toàn thế giới.

Tái chế hóa học đặc biệt thuận lợi cho PA6 so với PA66. Vì PA6 được tạo ra từ một monome duy nhất (caprolactam), nên nó có thể bị khử polyme hóa trở lại thành caprolactam tinh khiết thông qua quá trình thủy phân hoặc đường phân, và monome thu hồi sau đó có thể được tái trùng hợp thành PA6 chất lượng nguyên chất. Con đường tái chế khép kín này đã được vận hành thương mại - các công ty bao gồm Aquafil sản xuất Econyl, một loại sợi PA6 tái sinh được làm từ chất thải sau tiêu dùng như lưới đánh cá và sợi thảm thải bỏ, với lượng khí thải carbon thấp hơn đáng kể so với sản xuất nguyên chất.

Đánh giá vòng đời chỉ ra rằng sản xuất 1 kg PA6 nguyên chất cần khoảng 120–130 MJ năng lượng và tạo ra lượng khí thải tương đương khoảng 6–8 kg CO₂. PA6 tái chế làm giảm những con số này từ 50–80% tùy thuộc vào lộ trình tái chế, khiến nó trở thành một trong những polyme kỹ thuật có khả năng tái chế cao hơn xét theo quan điểm hóa học.

Caprolactam dựa trên sinh học, có nguồn gốc từ nguyên liệu thực vật, cũng đang được phát triển tích cực như một lộ trình nhằm giảm sự phụ thuộc vào nhiên liệu hóa thạch trong sản xuất PA6, mặc dù quy mô thương mại vẫn còn hạn chế cho đến nay.

Những hạn chế và cân nhắc về thiết kế cho PA6

Mặc dù Polyamide 6 mang lại sự kết hợp hấp dẫn giữa các đặc tính nhưng nó không phù hợp cho mọi ứng dụng. Các nhà thiết kế và kỹ sư cần lưu ý những hạn chế sau:

• Thay đổi kích thước do độ ẩm: Như đã thảo luận, giới hạn độ phồng hút ẩm được sử dụng trong các tổ hợp có khả năng chịu đựng chặt chẽ khi tiếp xúc với độ ẩm khác nhau hoặc ngâm trực tiếp trong nước mà không có sự bù đắp thiết kế phù hợp.
• Suy thoái tia cực tím: PA6 chưa biến tính sẽ bị phân hủy khi tiếp xúc với tia cực tím kéo dài, dẫn đến tạo phấn trên bề mặt, giòn và thay đổi màu sắc. Cần có các lớp ổn định tia cực tím hoặc lớp phủ bảo vệ cho các ứng dụng ngoài trời.
• Độ nhạy axit và bazơ mạnh: PA6 bị tấn công bởi các axit khoáng đậm đặc (HCl, H₂SO₄) và kiềm mạnh, thủy phân liên kết amit và gây ra sự phân mảnh chuỗi. Các ứng dụng liên quan đến hóa chất như vậy đòi hỏi vật liệu thay thế.
• Leo dưới tải liên tục: Giống như tất cả các loại nhựa nhiệt dẻo bán tinh thể, PA6 có hiện tượng rão (biến dạng chậm dưới tải trọng không đổi), điều này phải được tính đến trong các ứng dụng kết cấu dài hạn, đặc biệt là ở nhiệt độ cao hoặc ở trạng thái có điều kiện.
• Co ngót và cong vênh: PA6 có độ co khuôn tương đối cao (0,6–1,8% đối với các loại không độn và 0,3–0,7% dị hướng đối với các loại chứa đầy thủy tinh), đòi hỏi phải thiết kế khuôn cẩn thận và kiểm soát tham số xử lý để giảm thiểu hiện tượng cong vênh ở các bộ phận phẳng hoặc không đối xứng.

Đối với các ứng dụng mà những hạn chế này là yếu tố phá vỡ thỏa thuận, các lựa chọn thay thế bao gồm PA12 (hấp thụ độ ẩm thấp hơn), POM (độ ổn định kích thước tốt hơn), PPS (khả năng chịu nhiệt và hóa chất vượt trội) hoặc PEEK (hiệu suất cực cao nhưng với chi phí cao hơn đáng kể).
