Sự khác biệt giữa PA 6 và PA 12 là gì?

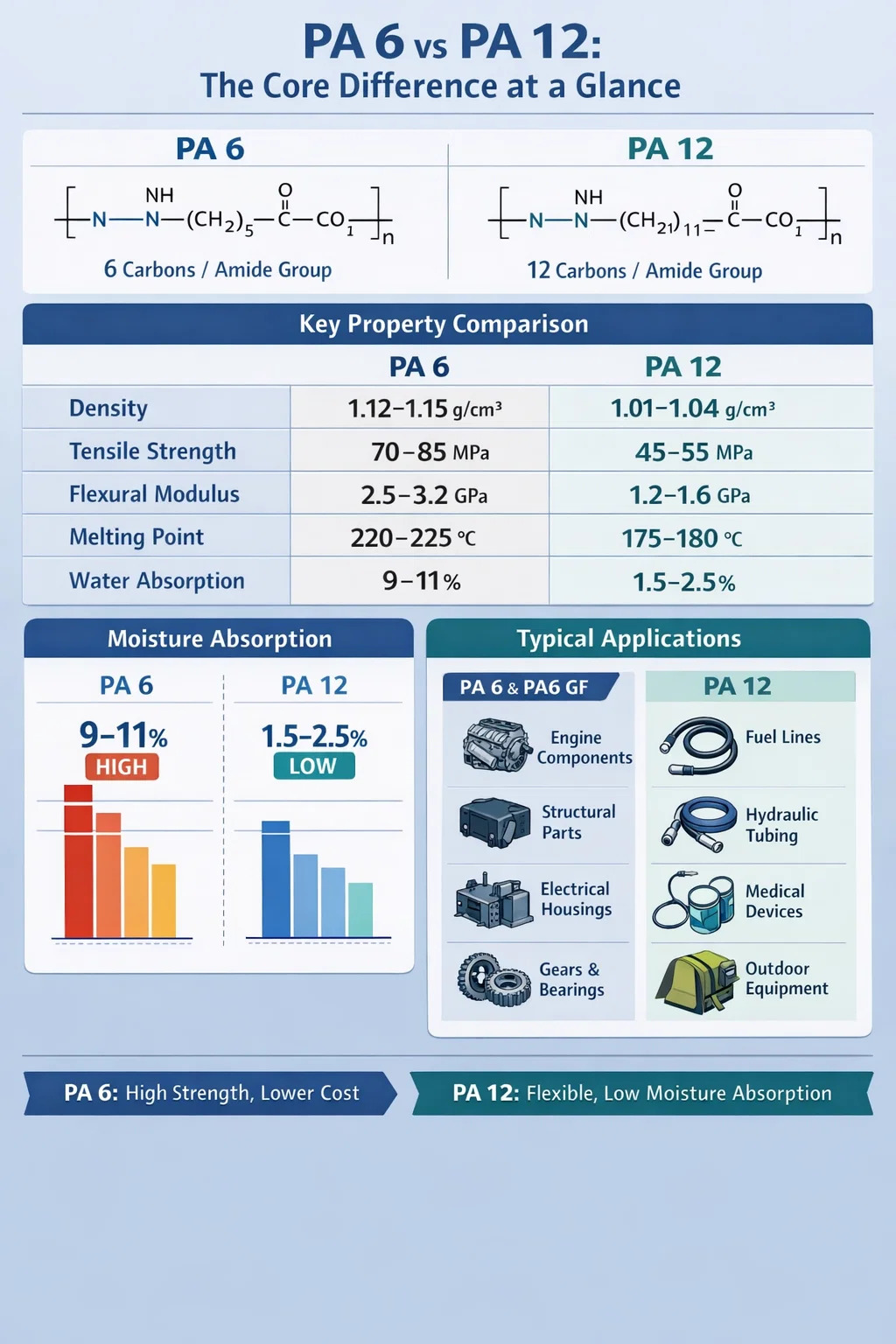

PA 6 và PA 12: Sơ lược về sự khác biệt cốt lõi

PA 6 (Polyamide 6, còn được gọi là Nylon 6) và PA 12 (Polyamide 12, còn được gọi là Nylon 12) đều là nhựa nhiệt dẻo kỹ thuật thuộc họ polyamit, nhưng chúng khác nhau đáng kể về cấu trúc phân tử, khả năng hấp thụ độ ẩm, khả năng kháng hóa chất, tính chất cơ học và hành vi xử lý. Con số trong tên của chúng đề cập đến số lượng nguyên tử carbon trong chuỗi monome - PA 6 được tạo ra từ caprolactam (6 nguyên tử cacbon), trong khi PA 12 có nguồn gốc từ laurolactam (12 nguyên tử cacbon). Sự khác biệt về cấu trúc có vẻ đơn giản này tạo ra những hành vi vật chất khác nhau đáng kể trong các ứng dụng trong thế giới thực.

Tóm lại: PA 6 có độ cứng cao hơn, độ bền cơ học tốt hơn và chi phí thấp hơn, khiến nó trở nên lý tưởng cho các bộ phận kết cấu và chịu tải. PA 12 vượt trội về độ ổn định kích thước, khả năng hấp thụ độ ẩm thấp và tính linh hoạt, khiến nó trở thành lựa chọn ưu tiên cho đường ống, đường dẫn nhiên liệu và các ứng dụng ngoài trời, nơi khả năng chống ẩm là rất quan trọng. Khi thêm cốt sợi thủy tinh - tạo thành Vật liệu PA6 GF — khoảng cách hiệu suất với PA 12 về độ cứng thậm chí còn rộng hơn theo hướng có lợi cho PA 6.

Cấu trúc phân tử và mật độ nhóm amide

Sự khác biệt cơ bản giữa PA 6 và PA 12 nằm ở tần suất các nhóm amide (-CO-NH-) xuất hiện dọc theo khung polyme. Trong PA 6, cứ 6 nguyên tử cacbon lại có một liên kết amit. Trong PA 12, khoảng cách kéo dài đến 12 nguyên tử cacbon giữa mỗi liên kết amit.

Các nhóm amide có tính ưa nước - chúng thu hút và liên kết các phân tử nước thông qua liên kết hydro. Điều này có nghĩa là PA 6, với mật độ nhóm amit cao hơn, hấp thụ độ ẩm nhiều hơn đáng kể so với PA 12. PA 6 có thể hấp thụ tới 9–11% độ ẩm ở độ bão hòa trong nước, trong khi PA 12 chỉ hấp thụ khoảng 1,5–2,5%. Đây không phải là sự khác biệt nhỏ — nó ảnh hưởng trực tiếp đến độ ổn định kích thước, hiệu suất cơ học và tính chất điện trong suốt thời gian sử dụng của sản phẩm.

Chuỗi béo dài hơn trong PA 12 cũng góp phần làm tăng tính linh động của chuỗi và giảm nhiệt độ chuyển hóa thủy tinh. PA 12 vẫn linh hoạt ngay cả ở nhiệt độ thấp tới -40°C, đó là lý do tại sao nó được sử dụng rộng rãi trong dây chuyền nhiên liệu và phanh ô tô trong các ứng dụng ở vùng khí hậu lạnh.

So sánh thuộc tính chính: PA 6 và PA 12

Bảng dưới đây cung cấp sự so sánh kỹ thuật song song về các đặc tính vật liệu quan trọng nhất để các kỹ sư thiết kế lựa chọn giữa hai loại polyamit này.

Hấp thụ độ ẩm và ổn định kích thước

Hấp thụ độ ẩm là một trong những yếu tố quan trọng nhất để phân biệt PA 6 với PA 12 trong kỹ thuật thực tế. Các bộ phận PA 6 có thể thay đổi kích thước của chúng nhiều như Chiều dài 1,5–2,0% vì chúng hấp thụ độ ẩm của khí quyển theo thời gian sau khi đúc. Điều này khiến cho các bộ phận chính xác được làm từ PA 6 không được gia cố gặp khó khăn khi sử dụng trong các tổ hợp có dung sai chặt chẽ trừ khi việc điều hòa được đưa vào thiết kế hoặc việc gia cố bằng sợi thủy tinh được sử dụng để ngăn chặn sự thay đổi kích thước.

Ngược lại, PA 12 cho thấy sự thay đổi kích thước dưới 0,5% trong cùng điều kiện. Điều này làm cho nó dễ dự đoán hơn trong quá trình sử dụng và là một trong những lý do chính khiến các nhà thiết kế chọn PA 12 cho đầu nối thủy lực, phụ kiện chính xác và ống có lỗ khoan nhỏ nơi sự phù hợp và chức năng phải nhất quán trong môi trường độ ẩm thay đổi.

Độ ẩm cũng ảnh hưởng đến tính chất cơ học. Bộ phận PA 6 được thử nghiệm ở trạng thái khô như đúc có thể cho thấy độ bền kéo là 80 MPa, nhưng sau khi điều hòa đến độ ẩm cân bằng ở độ ẩm tương đối 50%, độ bền này có thể giảm xuống khoảng 55–60 MPa. Đây là một sự cân bằng đã biết phải được xem xét khi chỉ định PA 6 cho các ứng dụng kết cấu. PA 12 cho thấy ít biến đổi hơn - các đặc tính cơ học được điều hòa của nó vẫn gần với giá trị khô, giúp đơn giản hóa thông số kỹ thuật vật liệu cho các nhà thiết kế.

PA 6 được gia cố bằng sợi thủy tinh: Vật liệu PA6 GF mang lại điều gì

Khi sợi thủy tinh được thêm vào PA 6, vật liệu PA6 GF thu được (thường có dưới dạng PA6 GF15, PA6 GF30, PA6 GF50, v.v., trong đó con số biểu thị hàm lượng sợi thủy tinh theo tỷ lệ phần trăm trọng lượng) trải qua sự thay đổi đáng kể về độ cứng và độ bền. Đây là một trong những chiến lược gia cố được sử dụng rộng rãi nhất trong nhựa kỹ thuật.

Sợi thủy tinh thay đổi hiệu suất của PA 6 như thế nào

PA6 GF30 (PA 6 được gia cố bằng sợi thủy tinh 30%) là loại được chỉ định phổ biến nhất. Nó mang lại:

• Độ bền kéo của 170–190 MPa , hơn gấp đôi so với PA 6 không gia cố
• Mô đun uốn của 8–10 GPa , so với 2,5–3,2 GPa đối với PA 6 gọn gàng
• Giảm khả năng hấp thụ độ ẩm - bản thân sợi thủy tinh không hấp thụ nước, do đó khả năng hấp thụ độ ẩm hiệu quả trong composite thấp hơn đáng kể so với PA 6 nguyên chất
• Cải thiện độ ổn định kích thước - độ cong vênh và độ co sau khuôn được giảm, mặc dù độ co bất đẳng hướng trở thành một vấn đề mới cần được xem xét do định hướng của sợi
• Nhiệt độ lệch nhiệt tăng lên khoảng 200–210°C (so với ~185°C đối với PA 6 gọn gàng ở tải 1,8 MPa)

Vật liệu PA6 GF được sử dụng rộng rãi trong các ống nạp ô tô, vỏ động cơ, khung kết cấu, vỏ điện và các bộ phận bơm công nghiệp. Sự kết hợp giữa độ cứng cao, khả năng chịu nhiệt tốt và chi phí nguyên liệu thô tương đối thấp khiến PA6 GF30 trở thành một trong những hợp chất kỹ thuật hiệu quả nhất trên thị trường.

PA6 GF và PA 12: So sánh trực tiếp

Khi so sánh vật liệu PA6 GF với PA 12 không gia cố, sự lựa chọn trở nên đa dạng hơn. PA6 GF30 sẽ vượt trội hơn đáng kể so với PA 12 về độ cứng và khả năng chịu nhiệt, nhưng PA 12 vẫn sẽ giành chiến thắng về tính linh hoạt, khả năng kháng hóa chất với nhiên liệu và chất lỏng thủy lực cũng như độ bền ở nhiệt độ thấp. Nếu ứng dụng yêu cầu một bộ phận kết cấu cứng nhắc hoạt động ở nhiệt độ cao thì PA6 GF rõ ràng là người chiến thắng. Nếu bộ phận là đường dẫn nhiên liệu linh hoạt hoặc đầu nối tiếp xúc với dầu phanh và nhiệt độ mùa đông -30°C thì PA 12 vẫn là lựa chọn phù hợp.

Kháng hóa chất: PA 12 vượt trội hơn

PA 12 có khả năng kháng nhiều loại hóa chất vượt trội so với PA 6. Mật độ nhóm amit thấp hơn giúp nó có khả năng chống thủy phân và tấn công tốt hơn từ axit, kiềm và dung môi hữu cơ. Trong các ứng dụng ô tô, điều này có nghĩa là khả năng chống chịu tốt hơn đối với:

• Nhiên liệu, bao gồm hỗn hợp ethanol (E10, E85) và dầu diesel
• Dầu thủy lực và dầu phanh (DOT 4 và DOT 5.1)
• Muối đường clorua kẽm và canxi clorua
• Mỡ ô tô và dầu bôi trơn

PA 6 hoạt động hiệu quả trong nhiều môi trường này nhưng có thể xuất hiện vết nứt do ứng suất khi tiếp xúc với kẽm clorua dưới tải trọng cơ học - một hiện tượng được gọi là vết nứt do ứng suất môi trường (ESC). Đây trước đây là một vấn đề với các kẹp và giá đỡ PA 6 trong môi trường thiếu mui xe, nơi có hiện tượng văng nước trên đường có chứa muối đường. PA 12 về cơ bản ít bị ảnh hưởng bởi loại hư hỏng này hơn.

Đối với các ứng dụng tiếp xúc với dược phẩm và thực phẩm, PA 12 cũng mang lại lợi thế về mặt quy định ở một số thị trường do hàm lượng chiết xuất thấp hơn và tính chất hóa học bề mặt ổn định hơn theo thời gian.

Xử lý sự khác biệt giữa PA 6 và PA 12

Cả hai vật liệu đều là nhựa nhiệt dẻo được xử lý chủ yếu bằng phương pháp ép phun và ép đùn, nhưng điểm nóng chảy và độ nhạy ẩm khác nhau của chúng dẫn đến các yêu cầu xử lý khác nhau.

Yêu cầu sấy khô

Do khả năng hấp thụ độ ẩm cao, PA 6 đặc biệt nhạy cảm với sự phân hủy thủy phân trong quá trình chế biến nếu không được sấy khô đúng cách. Các điều kiện sấy khuyến nghị cho PA 6 thường là 80°C trong 4–8 giờ trong máy sấy hút ẩm để đạt được độ ẩm dưới 0,2%. Việc không làm khô PA 6 đúng cách sẽ tạo ra các vết nứt, giảm trọng lượng phân tử và làm tổn hại đến tính chất cơ học của bộ phận đúc. Vật liệu PA6 GF có cùng yêu cầu sấy khô.

PA 12, với độ hút ẩm thấp hơn nhiều, cần sấy khô ít hơn - điển hình 80°C trong 2–4 giờ là đủ. Điều này có thể mang lại lợi thế về hiệu quả xử lý trong sản xuất khối lượng lớn.

Nhiệt độ nóng chảy và nhiệt độ khuôn

PA 6 được xử lý ở nhiệt độ nóng chảy 240–280°C, trong khi PA 12 chạy ở nhiệt độ thấp hơn 200–240°C. Nhiệt độ xử lý PA 12 thấp hơn này có thể giảm mức tiêu thụ năng lượng và thời gian chu trình trong một số trường hợp. Tuy nhiên, điểm nóng chảy thấp hơn của PA 12 cũng có nghĩa là nó có nhiệt độ làm việc liên tục thấp hơn — phù hợp khi chỉ định các bộ phận dành cho môi trường nóng như các bộ phận ô tô chưa qua sử dụng.

Co ngót và cong vênh

PA 6 không được gia cố co lại đẳng hướng ở mức khoảng 1,0–1,5% trong quá trình đúc. Vật liệu PA6 GF có độ co bất đẳng hướng — thấp hơn theo hướng dòng chảy (khoảng 0,2–0,5%) và cao hơn theo hướng ngang (khoảng 0,6–1,2%) — điều này phải được tính đến trong thiết kế khuôn để tránh cong vênh. PA 12 cho thấy độ co vừa phải khoảng 0,8–1,5% và hoạt động dễ dự đoán hơn ở các bộ phận có thành mỏng do tính linh hoạt vốn có của nó.

Hiệu suất nhiệt và lão hóa nhiệt lâu dài

PA 6 có điểm nóng chảy cao hơn (220–225°C) và hiệu suất nhiệt nhìn chung tốt hơn PA 12 (175–180°C). Khi được gia cố bằng sợi thủy tinh, vật liệu PA6 GF có thể hoạt động liên tục ở nhiệt độ lên tới 130–150°C (với các gói ổn định nhiệt), khiến chúng phù hợp với các ứng dụng dưới mui xe ô tô.

PA 12, với điểm nóng chảy thấp hơn, có nhiệt độ sử dụng liên tục thường giới hạn ở khoảng 100–110°C. Đối với các ứng dụng yêu cầu tiếp xúc liên tục với nhiệt độ động cơ hoặc nhiệt độ môi trường cao, đây có thể là một hạn chế không đủ tiêu chuẩn khiến các nhà thiết kế hướng tới vật liệu PA6 GF hoặc thậm chí là các polyamit có nhiệt độ cao hơn như PA 46 hoặc PPA.

Các loại vật liệu ổn định nhiệt đều có sẵn. Cấp PA6 GF30 HS (ổn định nhiệt) thường được chỉ định cho các bộ phận động cơ có dự kiến ​​tiếp xúc liên tục ở 150°C, với mức chịu đựng cao nhất trong thời gian ngắn lên tới 170°C. Cấp ổn định nhiệt PA 12 mở rộng hoạt động liên tục lên khoảng 120°C — một sự cải tiến nhưng vẫn thấp hơn PA6 GF trong các ứng dụng tương đương.

Các ứng dụng điển hình: Nơi sử dụng từng vật liệu

Cấu hình đặc tính khác nhau của vật liệu PA 6, PA6 GF và PA 12 dẫn đến các lĩnh vực ứng dụng khác nhau một cách tự nhiên. Phân tích sau đây phản ánh mô hình sử dụng trong thế giới thực ở các ngành chính.

PA 6 và PA6 GF — Lĩnh vực ứng dụng chính

• Ô tô: Ống nạp (PA6 GF30/GF50), vỏ động cơ (PA6 GF30 HS), vỏ bộ lọc không khí, bộ phận dây an toàn, hệ thống bàn đạp, vỏ bánh xe
• Điện và điện tử: Vỏ cầu dao, khối đầu nối, linh kiện thiết bị đóng cắt, dây buộc cáp, vỏ động cơ
• Máy móc công nghiệp: Bánh răng, vòng bi, ống lót, linh kiện băng tải, vỏ máy bơm
• Hàng tiêu dùng: Vỏ dụng cụ điện, linh kiện xe đạp, khung hành lý, đồ thể thao
• Dệt may: Sợi, hàng dệt kim, vải may mặc (sợi PA 6 không gia cố)

PA 12 — Lĩnh vực ứng dụng chính

• Ống ô tô: Đường nhiên liệu, đường phanh, đường thủy lực, ống quản lý hơi, đường phanh hơi cho xe tải
• Xử lý chất lỏng công nghiệp: Ống khí nén, đường truyền hóa chất, phân phối khí nén
• Thiết bị y tế: Các bộ phận của ống thông, tay cầm dụng cụ phẫu thuật, vỏ thiết bị phân phối thuốc
• In 3D (SLS): Bột PA 12 là vật liệu chủ yếu cho quá trình thiêu kết laser chọn lọc do tính chất nóng chảy ổn định và tính linh hoạt sau xử lý
• Ngoài khơi và dưới biển: Ống mềm, vỏ cáp, bộ phận rốn cho cơ sở hạ tầng dầu khí
• Giày dép: Các bộ phận của giày trượt tuyết, bộ phận của giày thể thao đòi hỏi sự linh hoạt ở nhiệt độ dưới 0

Cân nhắc chi phí: PA 6 so với PA 12 Thực tế kinh tế

Chi phí thường là yếu tố quyết định trong việc lựa chọn vật liệu và PA 6 có lợi thế đáng kể ở đây. PA 12 thường có giá cao hơn 2-3 lần/kg so với PA 6 , và mức chênh lệch này còn tăng thêm khi so sánh PA6 GF30 với PA 12. Sự khác biệt về giá phản ánh tính kinh tế của nguyên liệu thô - laurolactam (monome PA 12) là một hóa chất phức tạp hơn và ít được sản xuất rộng rãi hơn caprolactam (monome PA 6), được sản xuất ở quy mô rất lớn trên toàn cầu.

Đối với các sản phẩm tiêu dùng khối lượng lớn hoặc các bộ phận kết cấu ô tô có thiết kế có thể chứa vật liệu PA 6 hoặc PA6 GF, mức tiết kiệm chi phí là rất đáng kể. Một OEM ô tô lớn sản xuất 500.000 ống nạp mỗi năm sử dụng PA6 GF30 thay vì tương đương PA 12 (nếu tồn tại với độ cứng phù hợp) sẽ tiết kiệm được hàng triệu đô la mỗi năm về nguyên liệu thô.

Chi phí của PA 12 chỉ hợp lý khi các đặc tính cụ thể của nó - khả năng chống ẩm, kháng hóa chất, tính linh hoạt, hiệu suất ở nhiệt độ thấp - được ứng dụng thực sự yêu cầu. Việc chỉ định quá mức PA 12 trong đó vật liệu PA 6 hoặc PA6 GF là đủ là một chi phí phổ biến nhưng không cần thiết trong các chương trình thiết kế ít kinh nghiệm hơn.

PA 6, PA6 GF và PA 12 trong Sản xuất Phụ gia

Trong bối cảnh sản xuất bồi đắp, đặc biệt là thiêu kết laser chọn lọc (SLS), PA 12 thống trị thị trường nhiệt hạch bột. Điểm nóng chảy thấp hơn, phạm vi nóng chảy hẹp và khả năng tái đông đặc thuận lợi giúp xử lý dễ dàng hơn trong các hệ thống SLS mà không làm giảm quá mức lượng bột chưa sử dụng giữa các lần chế tạo. Loại bột SLS thương mại được sử dụng rộng rãi nhất trên toàn cầu — EOS PA 2200 — là loại PA 12.

Vật liệu PA 6 và PA6 GF đã được điều chỉnh thành công cho SLS, với một số nhà cung cấp hiện cung cấp hỗn hợp bột gốc PA6 được gia cố bằng hạt thủy tinh hoặc sợi carbon để có độ cứng cao hơn. Tuy nhiên, điểm nóng chảy cao hơn và cửa sổ quy trình hẹp hơn của PA 6 khiến nó đòi hỏi khắt khe hơn trong các hệ thống SLS và nó không đạt được sự chấp nhận trên thị trường giống như PA 12 trong quy trình này.

Đối với FDM (mô hình lắng đọng hợp nhất), sợi PA 6 có sẵn nhưng yêu cầu máy đùn nhiệt độ cao (vòi phun trên 240°C) và vỏ bọc do xu hướng hấp thụ độ ẩm và cong vênh của vật liệu. PA 12 hoạt động tốt hơn trong môi trường FDM ngoài trời do khả năng hấp thụ độ ẩm thấp hơn và độ bám dính lớp tốt hơn ở nhiệt độ xử lý thấp hơn.

Tính bền vững và khả năng tái chế

Cả PA 6 và PA 12 đều là nhựa nhiệt dẻo và về mặt lý thuyết có thể tái chế bằng cách nấu chảy lại, mặc dù tính chất cơ học của chúng suy giảm theo mỗi chu kỳ xử lý do sự phân mảnh chuỗi và giảm trọng lượng phân tử. Trong thực tế, nội dung tái chế sau công nghiệp (PIR) được sử dụng phổ biến hơn trong các ứng dụng không quan trọng như dây buộc cáp, đường ống và vỏ đúc phun.

PA 6 có lợi thế đáng kể trong việc tái chế hóa chất. Caprolactam (monome PA 6) có thể được thu hồi từ chất thải PA 6 thông qua quá trình khử polyme và tái sử dụng trong sản xuất polyme chất lượng nguyên chất. Các công ty như DSM (nay là Envalior) và Lanxess đã phát triển các quy trình thương mại cho việc này. Tái chế hóa chất PA 12 kém phát triển và kém phát triển về mặt thương mại.

Xét về lượng khí thải carbon, PA 12 có gánh nặng môi trường cao hơn trên mỗi kg do quá trình tổng hợp monome của nó phức tạp hơn. Tuy nhiên, do các bộ phận PA 12 có thể tồn tại lâu hơn trong môi trường khắc nghiệt mà không bị suy giảm độ ẩm và hóa chất gây ra trong PA 6, nên việc phân tích vòng đời đôi khi thiên về PA 12 trong các ứng dụng giúp loại bỏ các hỏng hóc và thay thế sớm.

Phiên bản dựa trên sinh học của cả hai vật liệu đều tồn tại. PA 6 gốc sinh học (sử dụng caprolactam có nguồn gốc sinh học từ nguyên liệu tái tạo như dầu thầu dầu) và PA 12 gốc sinh học (laurolactam có nguồn gốc từ dầu thầu dầu đã có sẵn trên thị trường trong nhiều thập kỷ, do Evonik sản xuất dưới nhãn hiệu Vestamid) đều có thể tiếp cận được đối với các nhà thiết kế đang tìm cách giảm sự phụ thuộc vào nhiên liệu hóa thạch.

Cách chọn giữa PA 6, PA6 GF và PA 12

Quyết định giữa các vật liệu này phải được thúc đẩy bởi việc đánh giá có hệ thống các yêu cầu ứng dụng. Hướng dẫn sau đây cung cấp một khuôn khổ bắt đầu:

Khi quyết định vẫn chưa rõ ràng sau lần sàng lọc ban đầu này, bạn nên yêu cầu các mẫu thử nghiệm vật liệu từ nhà cung cấp và thực hiện thử nghiệm dành riêng cho ứng dụng, bao gồm cả việc ổn định độ ẩm sử dụng dự kiến trước khi đo các đặc tính cơ học. Việc thử nghiệm PA 6 khô như đúc với PA 12 đã điều hòa sẽ làm lệch sự so sánh theo hướng không thực tế - luôn so sánh các vật liệu ở trạng thái điều hòa tương đương đại diện cho các điều kiện sử dụng thực tế.
