Polyamid 6 là tinh thể hay vô định hình? Giải thích cấu trúc PA6

Polyamit 6 là bán tinh thể - Không hoàn toàn kết tinh, không hoàn toàn vô định hình

Polyamit 6 (PA6), được biết đến rộng rãi với tên Nylon 6 hoặc polycaprolactam, là một loại polyme nhiệt dẻo bán tinh thể . Điều này có nghĩa là nó đồng thời chứa cả hai miền tinh thể – vùng nơi các chuỗi phân tử được sắp xếp theo trật tự, lặp lại các kiểu mẫu – và các miền vô định hình, trong đó việc đóng gói chuỗi vẫn không có trật tự. Nó không hoàn toàn kết tinh như tinh thể muối đơn giản cũng như không hoàn toàn vô định hình như thủy tinh thông thường.

Cấu trúc vi mô hai pha này là lý do cơ bản Polyamide 6 thực hiện theo cách nó làm. Phần tinh thể mang lại cho nó độ bền và độ cứng, trong khi phần vô định hình góp phần tạo nên tính linh hoạt, khả năng chống va đập và khả năng hấp thụ các phân tử nhỏ như nước. Hiểu được sự cân bằng giữa hai giai đoạn này là điều cần thiết đối với bất kỳ ai thiết kế các bộ phận, lựa chọn vật liệu hoặc xử lý PA6 trong bối cảnh công nghiệp hoặc kỹ thuật.

Một quan niệm sai lầm phổ biến là PA6 là "kết tinh" hoặc "vô định hình" tùy thuộc vào cách xử lý. Trên thực tế, tỷ lệ của từng pha thay đổi theo điều kiện xử lý, lịch sử nhiệt và độ ẩm - nhưng cả hai pha luôn hiện diện ở một mức độ nào đó trong Polyamide 6 rắn. PA6 được làm mát bằng tôi có thể có chỉ số kết tinh thấp tới vài phần trăm, trong khi vật liệu được làm lạnh chậm hoặc ủ có thể đạt khoảng 35%. Không có thái cực nào tạo ra vật liệu hoàn toàn là pha này hay pha kia.

Bán tinh thể thực sự có ý nghĩa gì trong bối cảnh của PA6

Khi các nhà khoa học polyme mô tả một vật liệu là bán tinh thể, họ đang đề cập đến một cấu trúc vi mô cụ thể ở quy mô nanomet. Ở trạng thái rắn, Polyamide 6 tổ chức thành các lớp mỏng tinh thể - các vùng có trật tự mỏng, giống như tấm dày khoảng 5 đến 15 nm - được ngăn cách bởi các vùng xen kẽ vô định hình. Những lớp mỏng này tạo thành cấu trúc thượng tầng hình cầu lớn hơn gọi là hình cầu, có thể quan sát được dưới kính hiển vi ánh sáng phân cực và là đặc trưng của polyme bán kết tinh nóng chảy.

Động lực đằng sau quá trình kết tinh trong PA6 là sự hình thành các liên kết hydro liên phân tử giữa các nhóm amide (–CO–NH–) dọc theo chuỗi polymer liền kề. Các liên kết này, mạnh hơn tương tác van der Waals nhưng yếu hơn liên kết cộng hóa trị, khóa các chuỗi thành các sắp xếp song song và tạo ra lợi thế về năng lượng giúp cho quá trình kết tinh thuận lợi về mặt nhiệt động. Tuy nhiên, các chuỗi dài, vướng víu không thể tổ chức lại hoàn toàn trong quá trình đông đặc. Một phần đáng kể luôn bị mắc kẹt trong các cấu hình rối loạn, tạo thành pha vô định hình.

Sự khác biệt về mật độ giữa hai pha phản ánh sự khác biệt về cấu trúc của chúng: pha tinh thể PA6 có mật độ khoảng 1,24 g/cm³, trong khi pha vô định hình có mật độ khoảng 1,08 g/cm³ - khoảng cách khoảng 15%. Do đó, đo mật độ khối của mẫu PA6 là một phương pháp gián tiếp được sử dụng để ước tính mức độ kết tinh của nó, mặc dù các kỹ thuật chính xác hơn như đo nhiệt lượng quét vi sai (DSC) và tán xạ tia X góc rộng (WAXS) là tiêu chuẩn trong thực hành phòng thí nghiệm.

Điều quan trọng là các vùng vô định hình trong PA6 không hoàn toàn giống nhau. Các nhà nghiên cứu phân biệt giữa phần vô định hình di động (MAF) - các chuỗi có thể tự do trải qua chuyển động phân đoạn hợp tác trên nhiệt độ chuyển thủy tinh - và phần vô định hình cứng (RAF). RAF bao gồm các đoạn chuỗi bị hạn chế về mặt hình học bởi sự gần gũi của chúng với các bề mặt phiến tinh thể, khiến chúng bị hạn chế khả năng di chuyển ngay cả trên nhiệt độ chuyển hóa thủy tinh khối. Sự hiện diện của RAF đáng kể trong PA6 có nghĩa là các mô hình hai pha đơn giản đánh giá thấp đáng kể độ phức tạp về cấu trúc của vật liệu.

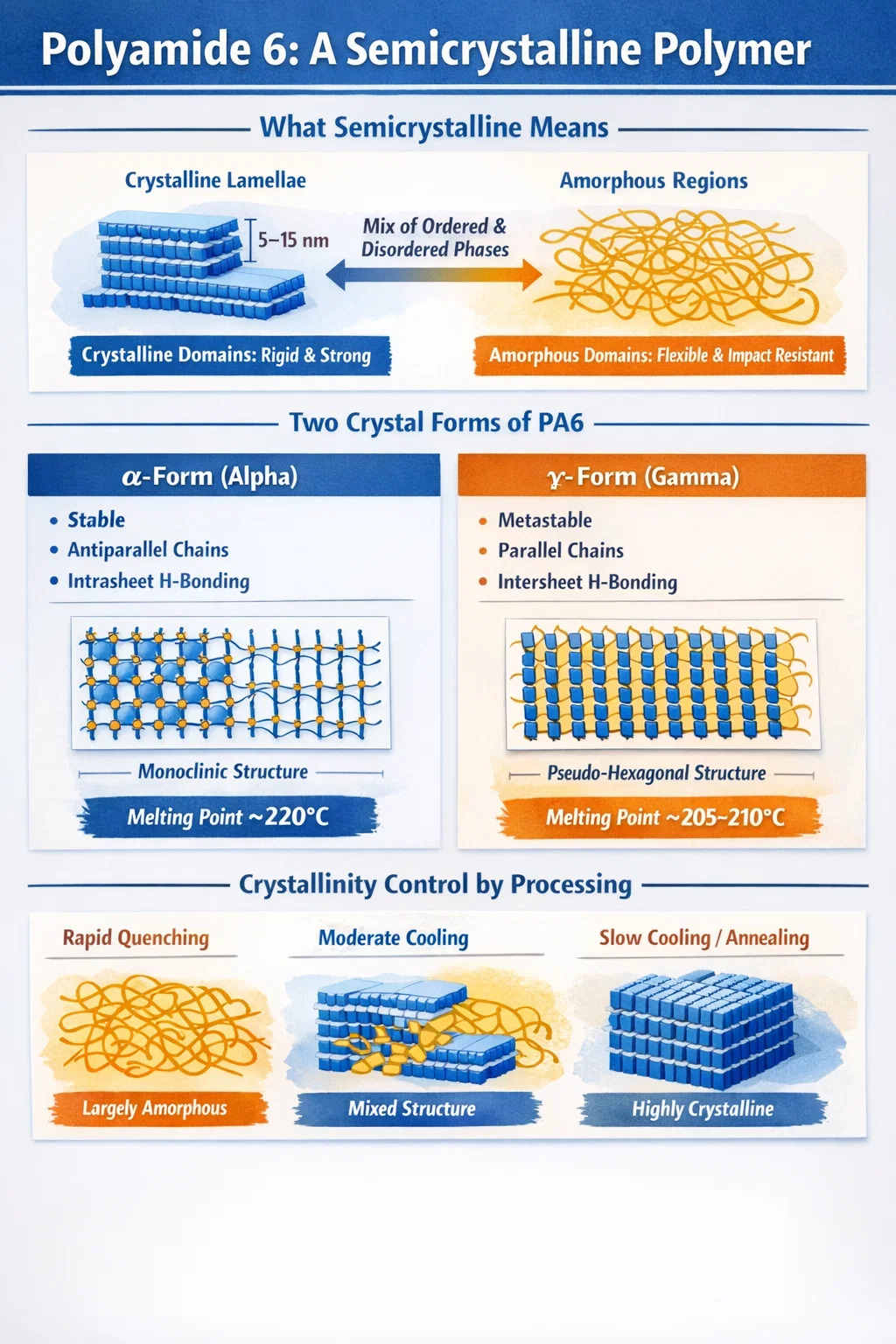

Hai dạng tinh thể chính của Polyamit 6: Alpha và Gamma

Polyamide 6 không kết tinh thành một cấu trúc tinh thể duy nhất. Nó thể hiện tính đa hình tinh thể, nghĩa là nó có thể hình thành các cấu trúc tinh thể khác nhau - được gọi là đa hình - tùy thuộc vào cách xử lý. Hai dạng đa hình chính là dạng alpha (α) và dạng gamma (γ), mỗi dạng có sự sắp xếp nguyên tử và hậu quả cơ học riêng biệt.

Dạng tinh thể Alpha (α)

Dạng α là dạng đa hình ổn định về mặt nhiệt động của Polyamid 6. Nó có một ô đơn vị đơn tà trong đó các chuỗi polyme liền kề chạy phản song song với nhau. Liên kết hydro ở dạng α xảy ra chủ yếu trong các tấm phẳng - còn gọi là liên kết hydro nội khối - tạo ra một cấu trúc có tổ chức tốt, thuận lợi về mặt năng lượng. Dạng α nóng chảy ở khoảng 220°C và được ưa chuộng khi PA6 kết tinh trong điều kiện làm nguội chậm (thường ở tốc độ làm nguội dưới khoảng 8°C mỗi giây) hoặc sau khi ủ trên 150°C. Mức độ trật tự cấu trúc cao hơn của nó tương ứng với mô đun Young cao hơn so với dạng γ.

Gamma (γ) Dạng tinh thể

Dạng γ, đôi khi được mô tả là giả lục giác hoặc pha trung bình, là một dạng đa hình siêu bền chiếm ưu thế khi PA6 được xử lý ở tốc độ làm nguội nhanh hơn (trong khoảng từ 8°C/s đến 100°C/s), chẳng hạn như trong quá trình kéo sợi nóng chảy thành sợi hoặc ép phun bằng khuôn nguội. Ở dạng γ, các chuỗi chạy song song chứ không phải phản song song và liên kết hydro có bản chất là xen kẽ - xảy ra giữa các tấm liên kết hydro liền kề. Dạng γ bị giữ lại về mặt động học và có thể chuyển thành dạng α khi ủ hoặc tiếp xúc với nước nóng. Trong vật liệu nanocompozit PA6/đất sét, dạng γ cũng luôn được ưa chuộng do ảnh hưởng tạo mầm của các tiểu cầu đất sét.

Tính đa hình này có ý nghĩa gì trong thực tế

Đối với các kỹ sư và bộ xử lý, tính đa hình tinh thể trong PA6 không phải là một khái niệm học thuật trừu tượng. Một bộ phận PA6 đúc được sản xuất bằng khuôn nguội và thời gian chu kỳ nhanh sẽ chứa chủ yếu các tinh thể dạng γ, trong khi cùng một loại nhựa được đúc bằng khuôn nóng và làm nguội chậm sẽ chứa nhiều dạng α hơn. Các đặc tính cơ học thu được - độ cứng, khả năng chống mỏi, độ ổn định kích thước - sẽ khác nhau đáng kể giữa hai bộ phận này mặc dù chúng được làm từ cùng loại Polyamide 6. Do đó, việc kiểm soát tốc độ làm mát và nhiệt độ khuôn là một trong những công cụ chính để điều chỉnh cấu trúc vi mô của các bộ phận PA6 đã hoàn thiện.

Phạm vi kết tinh điển hình của PA6 và tại sao nó tương đối thấp

Một khía cạnh của cấu trúc vi mô của Polyamide 6 khiến nhiều kỹ sư ngạc nhiên là độ kết tinh của nó thực sự thấp đến mức nào so với các polyme kết tinh đơn giản hơn như polyetylen. PA6 kết tinh nóng chảy thường đạt được chỉ số kết tinh từ 35% trở xuống , tùy thuộc vào điều kiện xử lý và lịch sử nhiệt. Điều này có nghĩa là ngay cả trong điều kiện làm lạnh chậm thuận lợi nhất, phần lớn vật liệu theo thể tích vẫn ở dạng vô định hình.

Lý do cho độ kết tinh thấp đáng ngạc nhiên này nằm ở cấu trúc liên kết chuỗi của PA6 trong trạng thái tan chảy đông đặc. Không giống như polyetylen có các chuỗi tương đối đơn giản, linh hoạt có khả năng gấp lại liền kề hiệu quả, chuỗi PA6 được đặc trưng bởi các liên kết hydro giữa các chuỗi mạnh cản trở các chuyển động chuỗi hợp tác cần thiết để kết tinh hiệu quả. Ngoài ra, các chuỗi polyme dài, vướng víu không thể nhanh chóng tổ chức lại từ cấu hình cuộn ngẫu nhiên của chúng trong quá trình tan chảy. Một mô hình cấu trúc được chấp nhận rộng rãi cho các polyamit kết tinh nóng chảy mô tả các chuỗi tạo thành nhiều vòng tái nhập dài, không liền kề cùng với các chuỗi liên kết liên tinh thể nối các tấm tinh thể khác nhau. Cấu trúc vòng lặp rối loạn này tự nhiên tạo ra một lớp vô định hình dày giữa các tấm tinh thể - trong PA6, lớp xen kẽ vô định hình thường có độ dày gấp đôi độ dày của các tấm tinh thể.

Khi so sánh, độ kết tinh của các tinh thể đơn PA6 được tạo ra bằng dung dịch - trong đó các chuỗi có nhiều thời gian và quyền tự do tổ chức lại hơn - có thể cao hơn nhiều, nhưng đây không phải là đại diện cho PA6 thương mại trong bất kỳ kịch bản xử lý thực tế nào. PA6 được ép phun, ép đùn hoặc kéo sợi thực sự luôn chứa một phần vô định hình đáng kể.

PA6 làm mát bằng phương pháp làm nguội - ví dụ, ngâm nhanh mẫu vừa tan chảy trong nước đá - có thể tạo ra vật liệu có độ kết tinh cực thấp, tiến tới trạng thái gần như vô định hình hoàn toàn. PA6 đã được làm nguội này sau đó có thể trải qua quá trình kết tinh lạnh khi hâm nóng trên nhiệt độ chuyển hóa thủy tinh của nó khoảng 50–55°C, chuyển từ chủ yếu là vô định hình sang bán tinh thể. Hành vi này có thể dễ dàng quan sát được trong các thí nghiệm DSC, trong đó sự tỏa nhiệt kết tinh lạnh xuất hiện trong quá trình quét gia nhiệt PA6 được làm nguội bằng tôi.

Điều kiện xử lý kiểm soát cấu trúc tinh thể của Polyamid 6 như thế nào

Bởi vì Polyamide 6 là dạng bán tinh thể có cấu trúc vi mô nhạy cảm và có thể thay đổi, nên các điều kiện xử lý nó sẽ quyết định sâu sắc đến các đặc tính của phần cuối cùng. Đây là một trong những khía cạnh thực tế quan trọng nhất khi làm việc với PA6 như một vật liệu kỹ thuật.

Tốc độ làm mát

Tốc độ làm mát là biến số chủ yếu kiểm soát cả mức độ kết tinh và sự phân bố đa hình trong PA6 ép phun và ép đùn. Ở tốc độ làm mát dưới khoảng 8°C mỗi giây, dạng α là pha tinh thể chiếm ưu thế. Trong khoảng từ 8°C/s đến 100°C/s, dạng γ chiếm ưu thế. Ở tốc độ làm nguội rất cao - chẳng hạn như tốc độ đạt được khi làm nguội nhanh - sự kết tinh phần lớn bị ức chế và thu được chủ yếu là PA6 vô định hình. Trong thực tế ép phun, lớp vỏ ngoài của bộ phận đúc (làm nguội nhanh nhất khi tiếp xúc với thành khuôn nguội) thường chứa nhiều vật liệu dạng γ hoặc vô định hình hơn, trong khi lõi (làm nguội chậm hơn) chứa nhiều tinh thể dạng α hơn. Điều này tạo ra một gradient hình thái lõi da trên mặt cắt ngang của bộ phận.

Nhiệt độ khuôn

Nhiệt độ khuôn có ảnh hưởng trực tiếp đến độ kết tinh. Nhiệt độ khuôn cao hơn (đối với PA6, thường là 60–100°C) làm chậm quá trình làm mát bề mặt bộ phận so với lõi của nó, thúc đẩy độ kết tinh tổng thể cao hơn và tạo điều kiện cho sự phát triển tinh thể dạng α. Nhiệt độ khuôn thấp hơn làm giảm độ kết tinh nhưng có thể đơn giản hóa việc tháo khuôn. Một hệ quả thực tế là các bộ phận PA6 có độ kết tinh cao hơn cho thấy độ ổn định kích thước tốt hơn khi sử dụng - do quá trình kết tinh thứ cấp xảy ra sau quá trình đúc giảm - nhưng có thể yêu cầu thời gian chu kỳ dài hơn để đảm bảo độ kết tinh đầy đủ trước khi phóng ra.

Ủ

Ủ 6 phần Polyamide - giữ chúng ở nhiệt độ cao dưới điểm nóng chảy, thường là 140–180°C - thúc đẩy quá trình chuyển đổi tinh thể dạng γ sang dạng α ổn định hơn và tăng mức độ kết tinh tổng thể thông qua quá trình kết tinh thứ cấp. Ủ cũng có xu hướng làm dày các tấm tinh thể hiện có và giảm ứng suất bên trong. Các kỹ sư thường xuyên ủ các thành phần PA6 dành cho dịch vụ hoặc ứng dụng ở nhiệt độ cao trong đó độ ổn định kích thước theo thời gian là rất quan trọng.

Độ ẩm trong quá trình chế biến

Nước đóng vai trò kép trong quá trình xử lý PA6. Trong quá trình xử lý nóng chảy, độ ẩm hoạt động như một chất làm dẻo làm giảm độ nhớt nóng chảy và - ở mức cao - có thể gây ra sự suy thoái thủy phân chiều dài chuỗi. Ở trạng thái rắn, nước được hấp thụ sẽ phá vỡ các liên kết hydro giữa các chuỗi trong pha vô định hình, làm dẻo các vùng đó, làm giảm độ bền kéo và độ cứng cũng như giảm nhiệt độ chuyển hóa thủy tinh hiệu quả. Pha tinh thể về cơ bản là không thấm nước - sự hấp thụ độ ẩm xảy ra hoàn toàn thông qua các vùng vô định hình của cấu trúc PA6. Đây là lý do tại sao các loại PA6 kết tinh nhiều hơn sẽ hấp thụ ít nước hơn và thể hiện độ ổn định kích thước tốt hơn trong điều kiện ẩm ướt so với các loại ít kết tinh hơn.

Các đặc tính nhiệt chính liên quan đến bản chất bán tinh thể của PA6

Cấu trúc vi mô bán tinh thể của Polyamide 6 chịu trách nhiệm trực tiếp cho một số đặc tính nhiệt quan trọng nhất của nó, giúp phân biệt rõ ràng với cả polyme vô định hình hoàn toàn và vật liệu tinh thể thuần túy.

• Điểm nóng chảy: Vì PA6 có các miền tinh thể nên nó có điểm nóng chảy thực sự - khoảng 220°C đối với dạng α. Các polyme vô định hình hoàn toàn không tan chảy; chúng chỉ dần dần mềm đi. Sự chuyển tiếp nóng chảy mạnh của PA6 là đặc tính xác định của vật liệu bán tinh thể và đó là lý do tại sao PA6 có thể được xử lý nóng chảy ở nhiệt độ xác định rõ.
• Nhiệt độ chuyển thủy tinh (Tg): Pha vô định hình của PA6 trải qua quá trình chuyển hóa thủy tinh ở nhiệt độ khoảng 50–55°C ở trạng thái khô. Dưới nhiệt độ này, các chuỗi vô định hình bị đóng băng ở trạng thái thủy tinh; phía trên nó, chúng trở nên dẻo dai. Tg giảm đáng kể khi có độ ẩm được hấp thụ - xuống khoảng 0°C hoặc thấp hơn ở mức bão hòa hoàn toàn - vì nước làm dẻo các miền vô định hình.
• Nhiệt độ lệch nhiệt (HDT): PA6 duy trì độ cứng đáng kể cho đến gần điểm nóng chảy của nó vì pha tinh thể hoạt động như một mạng lưới liên kết chéo vật lý phía trên Tg. Điều này trái ngược với các polyme vô định hình hoàn toàn, chúng mất độ cứng nhanh chóng trên mức Tg của chúng. HDT của PA6 không được gia cố trong các điều kiện thử nghiệm tiêu chuẩn thường nằm trong khoảng 55–65°C; với cốt sợi thủy tinh, nó tăng lên 200°C hoặc cao hơn.
• Chuyển tiếp rực rỡ: PA6 cũng trải qua quá trình chuyển đổi trạng thái rắn gọi là chuyển tiếp Brill ở nhiệt độ khoảng 160°C trong vật liệu không bị giam cầm. Trên nhiệt độ này, tinh thể đơn tà dạng α chuyển sang pha có tính đối xứng cao hơn với liên kết hydro rối loạn hơn. Quá trình chuyển đổi này có ý nghĩa đối với cửa sổ xử lý và trạng thái nhiệt của PA6 ở nhiệt độ sử dụng cao.

Cấu trúc bán tinh thể xác định hiệu suất cơ học của PA6 như thế nào

Hoạt động cơ học của Polyamide 6 là hệ quả trực tiếp của cấu trúc vi mô bán tinh thể hai pha của nó. Hiểu được mối liên hệ này giúp giải thích cả điểm mạnh và hạn chế của nó trong các ứng dụng kỹ thuật.

Các tấm tinh thể đóng vai trò là các liên kết chéo vật lý hoặc các miền gia cố mang lại độ cứng và sức mạnh. Các chuỗi vô định hình giữa và xung quanh các lá mỏng, đặc biệt là các chuỗi liên kết tinh thể trải dài giữa các lá mỏng liền kề, chịu ứng suất trong quá trình biến dạng và góp phần tạo nên độ dẻo dai và độ dẻo. Cấu trúc này chịu trách nhiệm cho hành vi hiệu suất kép đặc trưng quan sát thấy trong thử nghiệm độ bền kéo của PA6 ở nhiệt độ phòng: hiệu suất ban đầu ở mức biến dạng thấp (khoảng 5–10%) liên quan đến biến dạng của các miền vô định hình, tiếp theo là hiệu suất thứ hai ở mức biến dạng cao hơn liên quan đến sự phá vỡ các phiến tinh thể.

Độ kết tinh cao hơn trong PA6 thường tương quan với độ cứng cao hơn, độ bền kéo cao hơn và khả năng chống rão tốt hơn, nhưng phải trả giá bằng khả năng chống va đập và độ giãn dài khi đứt giảm. PA6 có độ kết tinh thấp hơn - ví dụ, PA6 được sản xuất bằng phương pháp làm lạnh nhanh - có xu hướng cứng hơn và dẻo hơn. Sự đánh đổi này là một tính năng cổ điển của polyme bán tinh thể và mang lại cho các nhà chế tạo và xử lý PA6 khả năng đáng kể để điều chỉnh các đặc tính cho các ứng dụng cụ thể bằng cách điều chỉnh độ kết tinh thông qua các điều kiện xử lý hoặc tác nhân tạo mầm.

So với họ hàng gần của nó là PA66 (Nylon 6,6), PA6 có độ kết tinh kém hơn một chút trong các điều kiện xử lý tương đương. Điều này mang lại cho PA6 điểm nóng chảy thấp hơn một chút (~220°C so với ~260°C đối với PA66), khả năng xử lý tốt hơn ở nhiệt độ thấp hơn và hiệu suất va đập tốt hơn một chút, trong khi PA66 có khả năng chịu nhiệt và độ cứng tốt hơn một chút ở nhiệt độ cao. Cả hai đều là bán tinh thể - sự khác biệt nằm ở mức độ kết tinh và độ hoàn hảo của tinh thể hơn là ở bản chất kết tinh/vô định hình cơ bản của vật liệu.

Polyamit 6 và Polyamit vô định hình: Sự khác biệt rõ ràng

Cần phân biệt rõ ràng giữa Polyamide 6 và loại vật liệu được gọi là polyamit vô định hình, vì cả hai đều thuộc họ polyamit nhưng về cơ bản có cấu trúc và tính chất khác nhau.

PA6, như được thảo luận trong suốt bài viết này, là một polyamit bán tinh thể. Ngược lại, các polyamit vô định hình - chẳng hạn như copolyme PA 6I/6T (copolyme của hexamethylenediamine với axit isophthalic và terephthalic) - được thiết kế để ngăn chặn sự kết tinh hoàn toàn bằng cách kết hợp cấu trúc phân tử không đều, điển hình là thông qua quá trình đồng trùng hợp với các monome có hình dạng khác nhau. Ví dụ, các đơn vị isophthalic trong PA 6I/6T tạo ra các điểm gấp khúc trong chuỗi ngăn cản việc đóng gói thường xuyên và loại bỏ bất kỳ trật tự tinh thể nào, tạo ra vật liệu vô định hình hoàn toàn.

Những hậu quả thực tế của sự khác biệt này là rất đáng kể. Các polyamit vô định hình trong suốt (vì không có miền tinh thể tồn tại để tán xạ ánh sáng), có độ co khuôn thấp và độ ổn định kích thước tuyệt vời. Tuy nhiên, chúng thiếu độ cứng ở nhiệt độ cao do độ kết tinh trong PA6 mang lại và nhiệt độ sử dụng của chúng bị giới hạn bởi nhiệt độ chuyển hóa thủy tinh chứ không phải là điểm nóng chảy. PA6, với cấu trúc bán tinh thể, mờ đục hoặc mờ, cho thấy độ co khuôn cao hơn và có điểm nóng chảy rõ rệt - nhưng vẫn giữ được độ cứng và độ bền cao hơn Tg do pha tinh thể.

Sự khác biệt này rất quan trọng khi lựa chọn vật liệu. Đối với các ứng dụng yêu cầu độ rõ quang học, dung sai kích thước chặt chẽ và khả năng kháng hóa chất rộng trong môi trường nhiệt độ vừa phải, polyamit vô định hình có thể được ưu tiên. Đối với các ứng dụng kỹ thuật kết cấu đòi hỏi độ cứng cao, khả năng chống mài mòn và hiệu suất gần 200°C, PA6 bán tinh thể là lựa chọn thích hợp hơn.

Các phương pháp được sử dụng để đo độ kết tinh trong PA6

Bởi vì mức độ kết tinh trong Polyamide 6 thay đổi theo lịch sử xử lý và ảnh hưởng trực tiếp đến các đặc tính nên việc đo lường chính xác là rất quan trọng. Một số kỹ thuật phân tích thường được sử dụng cho mục đích này.

• Đo nhiệt lượng quét vi sai (DSC): Phương pháp phổ biến nhất. Nhiệt nóng chảy đo được trong quá trình nóng chảy của mẫu PA6 được so sánh với nhiệt nóng chảy lý thuyết của 100% tinh thể PA6 (khoảng 241 J/g đối với dạng α). Tỷ lệ này cho chỉ số kết tinh. Các biến chứng phát sinh do PA6 có thể trải qua quá trình kết tinh lạnh hoặc chuyển đổi đa hình trong quá trình quét gia nhiệt DSC, đòi hỏi phải phân tích cẩn thận.
• Tán xạ tia X góc rộng (WAXS): Cung cấp thông tin cấu trúc trực tiếp về các pha tinh thể hiện diện. Các đỉnh nhiễu xạ sắc nét tương ứng với sự phản xạ tinh thể; một quầng sáng rộng tương ứng với sự đóng góp vô định hình. Việc tích hợp cường độ tương đối cho phép tính toán chỉ số kết tinh và xác định hàm lượng pha α so với γ.
• Đo mật độ: Bởi vì PA6 tinh thể và vô định hình có mật độ khác nhau đáng kể (1,24 g/cm³ so với 1,08 g/cm³), việc đo mật độ của mẫu và áp dụng quy tắc trộn hai pha sẽ đưa ra ước tính về độ kết tinh. Điều này đơn giản nhưng kém chính xác hơn DSC hoặc WAXS.
• Quang phổ FTIR: Dải hấp thụ hồng ngoại liên kết với các pha tinh thể cụ thể cho phép phân tích bán định lượng. Đối với PA6, các dải hấp thụ đặc trưng ở 974 cm⁻¹, 1030 cm⁻¹ và 1073 cm⁻¹ được sử dụng để phân biệt và định lượng hàm lượng pha tinh thể α và γ.

Mỗi kỹ thuật đều có điểm mạnh, hạn chế và giả định riêng. Để kiểm soát chất lượng thường xuyên, DSC được sử dụng rộng rãi nhất do tốc độ và khả năng tiếp cận của nó. Để mô tả đặc tính cấu trúc chi tiết - đặc biệt là khi tỷ lệ tương đối của các pha α và γ là quan trọng - WAXS kết hợp với DSC sẽ mang lại bức tranh hoàn chỉnh nhất.

Ý nghĩa thực tiễn cho việc thiết kế, gia công và lựa chọn vật liệu

Đối với các kỹ sư và người lựa chọn vật liệu, việc hiểu rằng Polyamide 6 là bán tinh thể - thay vì chỉ dán nhãn là "tinh thể" hoặc "vô định hình" - sẽ có những hậu quả trực tiếp và cụ thể đối với cách thiết kế, xử lý và sử dụng các thành phần.

Đầu tiên, các bộ phận PA6 tiếp tục kết tinh chậm sau khi rời khỏi khuôn. Sự kết tinh sau khuôn này gây ra những thay đổi về kích thước - điển hình là sự co rút - có thể ảnh hưởng đến độ vừa khít và chức năng của bộ phận. Các thành phần PA6 có độ chính xác cao thường yêu cầu các quy trình ủ hoặc điều hòa có kiểm soát để hoàn thành quá trình kết tinh trong môi trường được kiểm soát trước khi chúng được lắp ráp. Nếu không có bước này, hiện tượng lệch kích thước khi sử dụng có thể xảy ra, đặc biệt là trong vài trăm giờ sử dụng đầu tiên ở nhiệt độ cao.

Thứ hai, điều hòa độ ẩm của các bộ phận PA6 là quy trình tiêu chuẩn trước khi kiểm tra đặc tính cơ học và trước khi sử dụng trong nhiều ứng dụng. PA6 khô, mới đúc có các đặc tính khác biệt đáng kể so với PA6 được điều hòa độ ẩm vì nước được hấp thụ sẽ làm dẻo pha vô định hình. Các bảng dữ liệu thuộc tính được công bố cho loại PA6 thường báo cáo các giá trị cho cả trạng thái khô như đúc (DAM) và trạng thái được điều hòa độ ẩm (thường là điều hòa độ ẩm tương đối 50%) — và sự khác biệt có thể rất đáng kể. Độ bền va đập và độ giãn dài khi đứt tăng khi hấp thụ độ ẩm, trong khi độ bền kéo, độ cứng và độ cứng giảm.

Thứ ba, gia cố bằng sợi thủy tinh làm thay đổi đặc tính kết tinh của PA6. Sợi thủy tinh hoạt động như các vị trí tạo mầm không đồng nhất giúp đẩy nhanh quá trình kết tinh và chuyển nhiệt độ kết tinh lên giá trị cao hơn. Ma trận PA6 thu được trong vật liệu tổng hợp chứa đầy thủy tinh có xu hướng kết tinh cao hơn và có cấu trúc tinh xảo hơn PA6 nguyên chất trong các điều kiện làm mát tương đương, góp phần cải thiện độ cứng và độ ổn định kích thước của các loại Polyamide 6 được gia cố bằng thủy tinh.

Thứ tư, việc lựa chọn giữa PA6 và PA66 cho một ứng dụng nhất định thường xuất phát từ những khác biệt nhỏ trong cấu trúc bán tinh thể của chúng. PA66, với cấu trúc chuỗi đối xứng hơn và xu hướng kết tinh mạnh hơn, đạt được độ kết tinh cao hơn một chút và có điểm nóng chảy cao hơn PA6 khoảng 40°C. Điều này làm cho PA66 phù hợp hơn cho các ứng dụng ở nhiệt độ gần 200°C trở lên. Nhiệt độ xử lý thấp hơn của PA6, bề mặt hoàn thiện tốt hơn và dễ xử lý hơn (một phần do tốc độ kết tinh và độ co ngót thấp hơn) khiến nó được ưa chuộng cho nhiều ứng dụng đúc phun chính xác và sản xuất sợi.
