PA6 được sử dụng để làm gì? Ứng dụng, Thuộc tính & Hướng dẫn PA6 GF

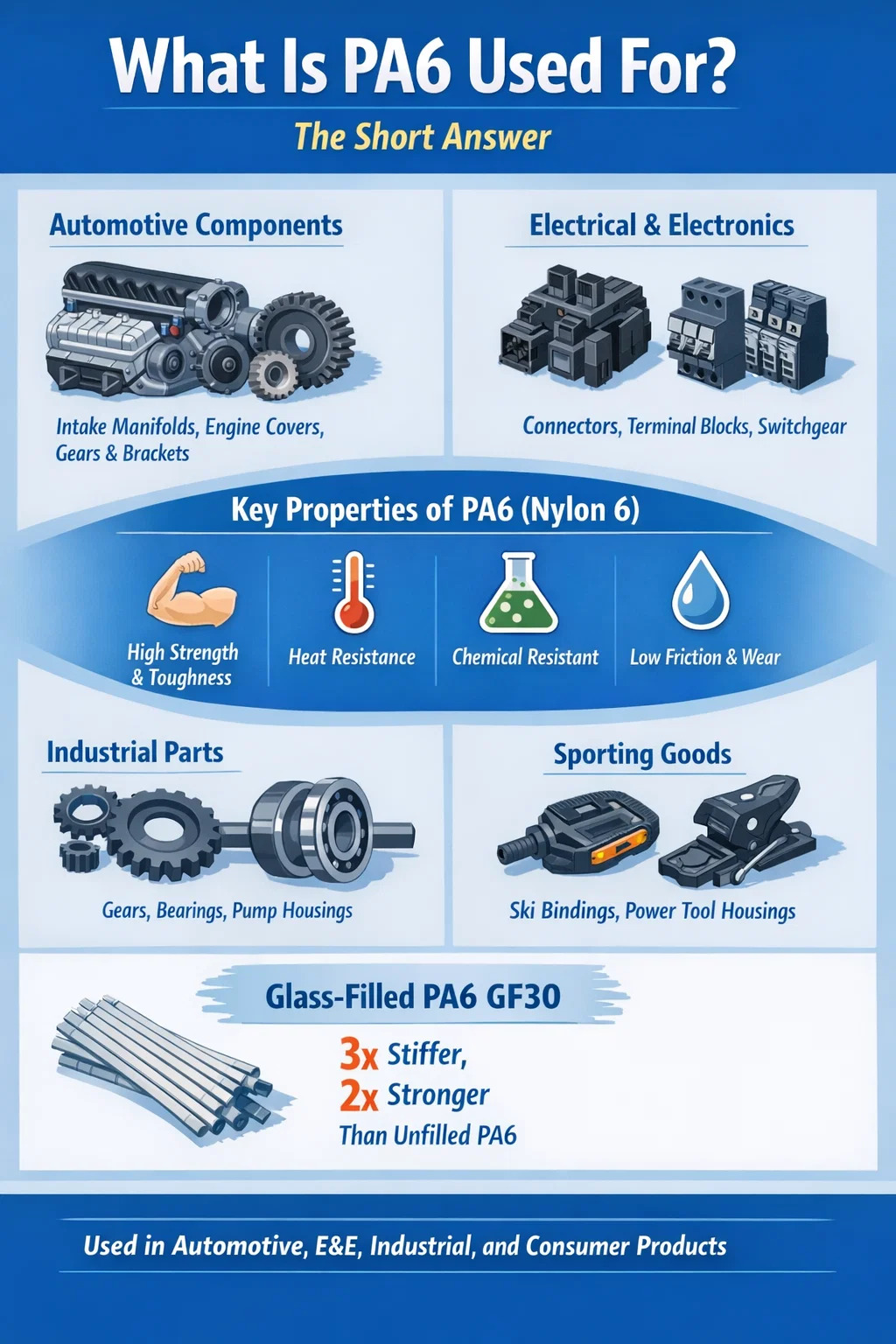

PA6 được sử dụng để làm gì? Câu trả lời ngắn gọn

PA6 - còn được gọi là Polyamide 6 hoặc Nylon 6 - là một trong những loại nhựa nhiệt dẻo kỹ thuật được sử dụng rộng rãi nhất trên thế giới. Nó được sử dụng chủ yếu cho các thành phần kết cấu và cơ khí đòi hỏi sự kết hợp giữa sức mạnh, độ dẻo dai, khả năng kháng hóa chất và khả năng đúc thành các hình dạng phức tạp. Từ các bộ phận động cơ ô tô đến các bánh răng công nghiệp, đầu nối điện cho đến đồ thể thao tiêu dùng, PA6 xuất hiện ở bất cứ nơi nào các kỹ sư cần một vật liệu hoạt động đáng tin cậy dưới tải trọng, nhiệt độ và các chu kỳ ứng suất lặp đi lặp lại.

Khi được gia cố bằng sợi thủy tinh - thường được gọi là Vật liệu PA6 GF (Polyamide chứa đầy thủy tinh 6) - tính chất cơ học của nó được cải thiện đáng kể, khiến nó trở thành đối thủ cạnh tranh trực tiếp với nhôm và kẽm đúc khuôn trong nhiều ứng dụng chịu tải. Thị trường polyamit toàn cầu đã vượt quá 6,2 tỷ USD vào năm 2023 , với PA6 và các loại được gia cố của nó chiếm một phần đáng kể trong nhu cầu đó.

Bài viết này trình bày chính xác vị trí và lý do PA6 được sử dụng, cách gia cố kính thay đổi phương trình, các con số xử lý và hiệu suất thực tế trông như thế nào cũng như cách chọn loại phù hợp cho ứng dụng của bạn.

Thuộc tính cốt lõi làm cho PA6 trở nên linh hoạt

Trước khi đi sâu vào các ứng dụng cụ thể, cần hiểu lý do tại sao PA6 được chọn ngay từ đầu. Hồ sơ tài sản của nó thực sự cân bằng - nó không nổi trội ở một lĩnh vực mà phải đánh đổi bằng mọi thứ khác, đó là điều khiến nó có thể áp dụng rộng rãi.

Độ bền cơ học và độ dẻo dai

PA6 không độn có độ bền kéo xấp xỉ 70–85 MPa và độ giãn dài khi đứt khoảng 30–150% tùy thuộc vào độ ẩm. Sự kết hợp này có nghĩa là vật liệu có thể hấp thụ lực tác động đáng kể mà không bị gãy - lý do chính khiến nó được sử dụng trong các vỏ và nắp chịu được tải trọng rơi hoặc rung. Độ bền va đập Izod có khía của nó thường rơi vào khoảng 5–10 kJ/m2 ở trạng thái khô như đúc, tăng lên đáng kể khi được điều hòa ở độ ẩm cân bằng.

Hiệu suất nhiệt

PA6 không chứa đầy có nhiệt độ nóng chảy khoảng 220°C và nhiệt độ lệch nhiệt (HDT) khoảng 65°C ở tải 1,8 MPa — khiêm tốn đối với môi trường ô tô có yêu cầu khắt khe. Tuy nhiên, một khi gia cố bằng sợi thủy tinh được thêm vào, HDT sẽ tăng mạnh. PA6GF30 (30% sợi thủy tinh) đạt giá trị HDT từ 200–215°C ở mức 1,8 MPa, mở ra cánh cửa cho các ứng dụng dưới mui xe và các ứng dụng nhiệt độ cao khác mà các lớp không được hàn không thể xử lý được.

Kháng hóa chất

PA6 chống lại nhiều loại hóa chất: hydrocarbon, dầu, mỡ, nhiều dung môi và bazơ loãng. Nó hoạt động tốt với xăng, dầu động cơ, dầu phanh và chất tẩy rửa - tất cả đều phổ biến trong môi trường ô tô. Tuy nhiên, nó bị tấn công bởi axit mạnh, phenol và các tác nhân oxy hóa, vì vậy việc kiểm tra khả năng tương thích hóa học là bắt buộc đối với bất kỳ môi trường hóa chất ẩm ướt nào.

Thuộc tính ma sát

PA6 vốn có độ ma sát thấp và khả năng chống mài mòn tốt đối với thép và các bề mặt cứng khác. Đây là lý do tại sao các bánh răng, ống lót và bề mặt ổ trục làm từ PA6 thường hoạt động mà không cần bôi trơn bên ngoài trong các ứng dụng nhẹ. Đặc tính tự bôi trơn của vật liệu bắt nguồn từ cấu trúc bán tinh thể và năng lượng bề mặt thấp so với nhiều kim loại.

Hấp thụ độ ẩm - Biến số mà mọi người phải tính đến

PA6 hấp thụ độ ẩm từ khí quyển, cân bằng ở khoảng Hàm lượng nước 2,5–3,5% ở điều kiện tiêu chuẩn (23°C, 50% RH) và lên tới 9–10% khi ngâm hoàn toàn. Độ ẩm hoạt động như một chất làm dẻo: nó làm tăng tính linh hoạt và độ bền va đập đồng thời làm giảm mô đun kéo và cường độ chảy. Đây không hẳn là một sai sót - PA6 được điều hòa cân bằng thường hoạt động tốt hơn trạng thái khô như đúc trong các tình huống tải động - nhưng những thay đổi về kích thước phải được tính đến trong bất kỳ thiết kế chính xác nào.

Vật liệu PA6 GF: Sợi thủy tinh thay đổi mọi thứ như thế nào

PA6 chứa đầy thủy tinh - thường được chỉ định là PA6GF15, PA6 GF30 hoặc PA6 GF50 (biểu thị tải lượng sợi thủy tinh 15%, 30% hoặc 50% theo trọng lượng) - đại diện cho một loại vật liệu cơ bản khác với polyme cơ bản không được hàn. Các sợi thủy tinh ngắn được kết hợp vào ma trận tạo ra một cấu trúc vi mô tổng hợp giúp truyền tải hiệu quả hơn, chống lại hiện tượng rão dưới áp lực kéo dài và duy trì độ ổn định kích thước trong phạm vi nhiệt độ rộng hơn.

Việc chuyển từ trạng thái không hàn sang GF30 gần như tăng gấp ba lần độ cứng và tăng hơn gấp đôi độ bền kéo. Đồng thời, hàm lượng sợi thủy tinh thay thế polyme, làm giảm phần thể tích của vật liệu có thể hấp thụ độ ẩm - do đó độ ổn định kích thước được cải thiện đáng kể. PA6 GF30 là loại phù hợp trong hầu hết các ứng dụng kết cấu và là chuẩn mực để so sánh các loại nhựa nhiệt dẻo kỹ thuật gia cố khác.

PA6 GF50, mặc dù ấn tượng trên giấy nhưng lại có những đánh đổi: mật độ cao hơn, khả năng chống va đập giảm so với GF30 và tính bất đẳng hướng lớn hơn (đặc tính hướng dòng chảy so với dòng chảy chéo khác nhau đáng kể). Nó có xu hướng được dành riêng cho các ứng dụng trong đó độ cứng tối đa là không thể thay đổi được và các sự kiện va đập không phải là tải trọng thiết kế chính.

Ô tô: Thị trường lớn nhất cho PA6

Lĩnh vực ô tô tiêu thụ nhiều PA6 - đặc biệt là vật liệu PA6 GF - hơn bất kỳ ngành nào khác. Một phương tiện chở khách hiện đại có thể chứa khoảng 10 đến 18 kg thành phần polyamit , với PA6 và PA66 cùng chiếm phần lớn trong số đó. Nỗ lực giảm trọng lượng xe để đáp ứng các mục tiêu về khí thải đã đẩy nhanh việc thay thế các bộ phận kim loại bằng các cụm nylon chứa đầy thủy tinh.

Các thành phần động cơ và dưới mui xe

PA6 GF30 và GF35 là vật liệu được lựa chọn cho ống nạp, vỏ động cơ, vỏ bộ điều chỉnh nhiệt, vỏ bộ lọc không khí và nắp đầu làm mát không khí sạc. Các bộ phận này hoạt động ở nhiệt độ ổn định 120–150°C với nhiệt độ cao nhất trên 180°C và chúng tiếp xúc với chất làm mát, sương dầu và hơi nhiên liệu. Việc thay thế ống nạp bằng nhôm bằng các bộ phận PA6 GF bắt đầu từ những năm 1990 đã chứng tỏ sự tiết kiệm trọng lượng của 40–60% mỗi thành phần đồng thời duy trì tính toàn vẹn của cấu trúc và cho phép tạo ra các hình học bên trong phức tạp hơn thông qua quá trình ép phun mà việc đúc sẽ khó khăn hoặc tốn kém.

Bộ phận hệ thống làm mát

Bể cuối bộ tản nhiệt, bể giãn nở, vỏ máy bơm nước và đầu nối ống làm mát thường được đúc từ vật liệu PA6 GF vì vật liệu này chịu được sự tiếp xúc liên tục với chất làm mát ethylene glycol ở nhiệt độ vận hành mà không bị phân hủy thủy phân - miễn là sử dụng đúng loại ổn định nhiệt. Cấp PA6 GF chống thủy phân được chế tạo đặc biệt để kéo dài tuổi thọ sử dụng trên 200.000 km hoặc 15 năm.

Bộ phận kết cấu và bán kết cấu

Giá đỡ phía trước (mô-đun cấu trúc phía sau tấm cản), giá đỡ bàn đạp, đế tay nắm cửa, vỏ gương và các hệ thống giá đỡ khác nhau thường được làm từ PA6 GF30 hoặc PA6 GF35. Các ứng dụng này yêu cầu cả độ cứng và khả năng quản lý năng lượng va chạm - sự cân bằng mà nylon gia cố bằng thủy tinh xử lý tốt hơn nhiều vật liệu cạnh tranh ở khối lượng tương đương.

Linh kiện hệ thống nhiên liệu

PA6 được sử dụng cho các đầu nối đường nhiên liệu, vỏ bộ lọc nhiên liệu và các bộ phận quản lý hơi. Khả năng kháng hydrocarbon và khả năng đạt được dung sai kích thước chặt chẽ thông qua ép phun - rất quan trọng đối với các phụ kiện nhiên liệu không bị rò rỉ - khiến nó trở thành lựa chọn tiêu chuẩn. Các yêu cầu pháp lý về độ thẩm thấu thấp trong hệ thống nhiên liệu đã thúc đẩy sự phát triển của các dòng nhiên liệu PA6 nhiều lớp với các lớp chắn, nhưng lớp cấu trúc bên ngoài vẫn là nylon.

Ứng dụng điện và điện tử

PA6 là vật liệu chiếm ưu thế trong lĩnh vực điện và điện tử (E&E), trong đó sự kết hợp của các đặc tính điện môi, khả năng chống cháy (ở các cấp đã được sửa đổi), độ ổn định kích thước và khả năng xử lý bao gồm nhiều thành phần.

Đầu nối và khối đầu cuối

Đầu nối điện - từ đầu nối dây điện ô tô đến khối thiết bị đầu cuối công nghiệp - nằm trong số các ứng dụng PA6 có số lượng lớn nhất trên toàn cầu. Độ chính xác về kích thước của vật liệu, khả năng chống rão dưới lực chèn của các điểm tiếp xúc kim loại và khả năng tương thích với các quy trình hàn (đặc biệt là ở các lớp ổn định nhiệt) khiến nó rất phù hợp. Vật liệu PA6 GF đặc biệt phổ biến trong các đầu nối nhiều chân trong đó độ chính xác của việc đăng ký chân cắm là rất quan trọng trong suốt thời gian sử dụng.

Bộ ngắt mạch và thiết bị đóng cắt

Cấp PA6 chống cháy (FR PA6, thường không chứa halogen) được chỉ định cho vỏ cầu dao, đế rơle và các bộ phận thiết bị đóng cắt. Các lớp này đạt được Xếp hạng UL94 V-0 ở độ dày thành 0,8 mm hoặc 1,6 mm trong khi vẫn duy trì tính toàn vẹn cơ học cần thiết để tồn tại trong các sự kiện hồ quang ngắn mạch.

Quản lý cáp và ống dẫn

Ống lượn sóng PA6, dây buộc cáp và bộ đệm cáp là tiêu chuẩn trong lắp đặt hệ thống dây điện công nghiệp. Dây buộc cáp PA6 duy trì lực kẹp trong phạm vi nhiệt độ từ -40°C đến 85°C và chống lại sự suy giảm tia cực tím ở cấp độ ổn định — những đặc tính giải thích sự phổ biến của chúng trong bộ dây điện ô tô và hệ thống lắp đặt điện ngoài trời.

Vỏ cho thiết bị điện tử

Vỏ dụng cụ điện, thân cảm biến công nghiệp, vỏ thiết bị đo sáng và vỏ động cơ thường được làm từ vật liệu PA6 hoặc PA6 GF. Các lớp phủ kính chống cong vênh ngay cả ở các phần tường mỏng và mang lại độ cứng cần thiết để lắp ráp chặt chẽ các bộ phận bên trong như trụ gắn PCB và các tính năng giữ vừa khít.

Máy móc công nghiệp và linh kiện kỹ thuật

PA6 có lịch sử lâu đời trong lĩnh vực máy móc công nghiệp vì nó có thể được gia công từ thanh và tấm ép đùn, đúc thành các phần lớn hoặc ép phun với khối lượng lớn. Mỗi tuyến xử lý phù hợp với quy mô ứng dụng khác nhau.

Bánh răng, Cam và Linh kiện Truyền động

Bánh răng PA6 được tìm thấy trong thiết bị văn phòng, thiết bị gia dụng, máy công nghiệp nhẹ và hệ thống phụ trợ ô tô (bộ điều chỉnh cửa sổ, bộ điều chỉnh ghế ngồi, cửa hòa trộn HVAC). Tại các giá trị PV (áp suất-vận tốc) dưới đây xấp xỉ 0,1 MPa·m/s , PA6 không được hàn sẽ chạy trên thép mà không cần bôi trơn. Trên ngưỡng đó, nên chạy vào bôi trơn. Bánh răng PA6 chứa đầy thủy tinh mang lại khả năng chịu tải cao hơn nhưng lại hy sinh một số đặc tính tự bôi trơn của loại không được hàn kín và có độ mòn bề mặt đối diện cao hơn - một sự đánh đổi phải được đánh giá cho mỗi ứng dụng.

Vòng bi, ống lót và miếng đệm mòn

Cast PA6 (đúc monome) được sử dụng cho các vòng bi có đường kính lớn, ray dẫn hướng băng tải và tấm chống mài mòn trong thiết bị nông nghiệp, khai thác mỏ và xử lý vật liệu. Nylon đúc có thể được sản xuất theo từng phần lên tới vài trăm kg và được gia công với dung sai chính xác. Hệ số ma sát của nó với thép trong điều kiện chạy khô thường là 0,15–0,35 , có thể chấp nhận được đối với nhiều ứng dụng vòng bi tốc độ thấp trong đó lớp lót PTFE được làm bằng đồng hoặc đồng thau sẽ có chi phí rất cao ở quy mô lớn.

Xử lý chất lỏng - Máy bơm và van

Cánh quạt PA6, vỏ bơm, thân van và phụ kiện đường ống xử lý nước, axit nhẹ, hydrocarbon và xử lý hóa chất trong nhiều môi trường công nghiệp. Khả năng chống ăn mòn của PA6 so với các chất thay thế kim loại giúp loại bỏ rủi ro ăn mòn điện và giảm chu kỳ bảo trì. Đối với các hệ thống chất lỏng có áp suất cao hơn hoặc nhiệt độ cao hơn, vật liệu PA6 GF thay thế các loại không được lấp đầy để duy trì sự ổn định về kích thước khi chịu tải áp suất duy trì.

Biên dạng kết cấu và tấm bảo vệ máy

Cấu hình PA6 ép đùn được sử dụng để tạo khung cấu trúc trong thiết bị lắp ráp tự động, bộ phận tác động cuối bằng robot và bộ phận bảo vệ máy. Độ cứng cụ thể của vật liệu (độ cứng trên một đơn vị trọng lượng) cạnh tranh thuận lợi với nhôm khi độ ẩm được kiểm soát. Nhiều nhà chế tạo máy chỉ định biên dạng PA6 GF cho các toa ray dẫn hướng tuyến tính và thanh dẫn hướng xi lanh khí nén vì vật liệu máy sạch sẽ, giảm rung và không yêu cầu lớp phủ chống ăn mòn mà thép yêu cầu.

Sản phẩm tiêu dùng và đồ thể thao

Sự kết hợp giữa độ dẻo dai, chất lượng bề mặt và khả năng nhuộm của PA6 - nylon dễ dàng chấp nhận thuốc nhuộm - khiến nó trở thành lựa chọn phổ biến trong các sản phẩm tiêu dùng nơi cả tính thẩm mỹ và độ bền đều quan trọng.

• Dây buộc trượt tuyết và khóa ủng: Vật liệu PA6 GF xử lý tải trọng động và tĩnh cao của dây buộc trượt tuyết trong khi vẫn tồn tại ở nhiệt độ lạnh -30°C mà không bị gãy giòn.
• Linh kiện xe đạp: derailleur, cần phanh và kẹp tay lái ở xe đạp tầm trung sử dụng PA6 GF30 để giảm trọng lượng so với nhôm mà vẫn giữ được độ cứng.
• Khung hành lý và khóa kéo: YKK và các nhà sản xuất khóa kéo khác phụ thuộc rất nhiều vào PA6 cho răng khóa kéo và thân trượt — độ bền của vật liệu và độ ma sát thấp với chính nó là những đặc tính lý tưởng cho cơ cấu khóa kéo.
• Dụng cụ điện: vỏ máy khoan, thân cưa tròn và tấm bảo vệ máy mài làm từ PA6 GF hấp thụ rung động của động cơ, chống nhiệt từ vỏ động cơ và cung cấp độ cứng kết cấu cần thiết để duy trì sự liên kết ổ trục.
• Vỏ bàn chải đánh răng và đồ chăm sóc cá nhân: nơi có cấp PA6 tiếp xúc với thực phẩm (tuân thủ các quy định về tiếp xúc với thực phẩm của FDA hoặc EU) cung cấp vỏ an toàn, bền bỉ với bề mặt hoàn thiện tuyệt vời.

Ứng dụng dệt và sợi

Sợi PA6 - được bán dưới tên thương mại như Perlon - đại diện cho một loại mục đích sử dụng chính hoàn toàn tách biệt với các ứng dụng kỹ thuật ép phun và ép đùn đã thảo luận ở trên. Sợi film PA6 được kéo nóng chảy thành sợi có độ bền kéo trong khoảng 4–6 cN/dtex , với độ giãn dài khi đứt khoảng 20–40% - đặc tính khiến nó phù hợp với hàng dệt kim, đồ lót, đồ thể thao và hàng dệt kỹ thuật.

Trong các ứng dụng dệt kỹ thuật, sợi PA6 được tìm thấy trong dây lốp (thường kết hợp với dây thép trong lốp thiên vị), băng tải, dây thừng và lưới cho các ứng dụng hàng hải và vải lọc. Dây lốp PA6 được xử lý ở tỷ lệ kéo cực cao để căn chỉnh các chuỗi polymer và đạt được độ bền trên 8 cN/dtex , mang lại khả năng chống mỏi cần thiết cho việc đạp xe linh hoạt lặp đi lặp lại trong lốp xe.

Sợi thảm là một ứng dụng sợi quan trọng khác - sợi thảm PA6 chiếm tỷ trọng đáng kể trên thị trường thảm dân dụng và thương mại, cạnh tranh với PA66 và polyester trên cơ sở hiệu quả chi phí. Thảm PA6 có thể được nấu chảy lại và kéo sợi lại khi hết tuổi thọ, điều này đã thúc đẩy sự phát triển của các chương trình thu hồi và tái chế thảm (đặc biệt là quy trình Aquafil ECONYL®, giúp phân hủy thảm PA6 và lưới đánh cá trở lại thành monome caprolactam).

Ứng dụng liên hệ y tế và thực phẩm

Một số loại PA6 nhất định được chứng nhận tuân thủ tiếp xúc với thực phẩm theo Quy định 10/2011 của EU hoặc quy định 21 CFR của FDA. Các loại này được sử dụng trong các bộ phận của thiết bị chế biến thực phẩm - liên kết chuỗi băng tải, ray dẫn hướng, bề mặt thớt và các bộ phận bơm để xử lý chất lỏng cấp thực phẩm. Vật liệu này có thể làm sạch bằng hơi nước và chất khử trùng cấp thực phẩm tiêu chuẩn.

Trong sản xuất thiết bị y tế, PA6 được sử dụng cho các bộ phận không thể cấy ghép: đầu nối ống thông, tay cầm dụng cụ phẫu thuật, khay khử trùng và vỏ thiết bị. Khả năng chịu được các chu kỳ hấp tiệt trùng lặp đi lặp lại (121°C, 134°C) - đặc biệt ở các loại được gia cố bằng thủy tinh - khiến nó phù hợp để tái xử lý hơn nhiều loại nhựa nhiệt dẻo kỹ thuật khác. PA6 không được sử dụng cho các thiết bị cấy ghép do tính nhạy cảm bị thủy phân của nó ở điều kiện sinh lý trong thời gian dài.

Cách chọn đúng loại PA6

Nhóm vật liệu PA6 bao gồm hàng chục loại vật liệu thương mại. Việc chọn đúng yêu cầu phải khớp hồ sơ thuộc tính cụ thể của loại với yêu cầu của ứng dụng. Khung sau đây bao gồm các điểm quyết định phổ biến nhất.

Một điểm quan trọng thường bị bỏ qua: các giá trị biểu dữ liệu luôn khô như đúc trừ khi có quy định khác . Đối với bất kỳ phép tính kết cấu nào liên quan đến PA6 trong môi trường thực tế, hãy sử dụng các giá trị có điều kiện (cân bằng 50% RH hoặc bão hòa hoàn toàn, tùy thuộc vào điều kiện sử dụng). Thiết kế trên mô đun kéo khô như đúc và sau đó triển khai vào môi trường ẩm ướt có thể dẫn đến độ võng và tốc độ từ biến cao hơn đáng kể so với dự đoán.

PA6 so với PA66: Tìm hiểu sự khác biệt thực tế

PA6 và PA66 thường bị nhầm lẫn hoặc được sử dụng thay thế cho nhau trong các cuộc thảo luận phi kỹ thuật. Chúng có cấu trúc tương tự nhau (cả hai đều là polyamit có đơn vị hóa học lặp lại tương tự nhau) nhưng khác nhau ở những điểm chính ảnh hưởng đến việc lựa chọn vật liệu.

• Điểm nóng chảy: PA66 nóng chảy ở khoảng 260°C so với 220°C của PA6, tạo cho PA66 một cạnh nhiệt ở dạng không hàn. Tuy nhiên, cả hai đều đạt giá trị HDT tương tự khi được gia cố bằng kính nhiều.
• Hấp thụ độ ẩm: PA6 hấp thụ độ ẩm nhiều hơn một chút so với PA66 ở điều kiện tương đương, dẫn đến sự thay đổi kích thước lớn hơn một chút.
• Xử lý: PA6 có cửa sổ xử lý rộng hơn và thấp hơn, giúp tạo khuôn các hình dạng tường mỏng và phức tạp dễ dàng hơn. Độ nhớt nóng chảy thấp hơn ở nhiệt độ xử lý cũng có lợi cho việc làm ướt sợi thủy tinh trong quá trình trộn.
• Chi phí: PA6 được tổng hợp từ caprolactam, trong khi PA66 sử dụng axit adipic và hexamethylenediamine. Giá thị trường biến động, nhưng PA6 thường Rẻ hơn 5–15% mỗi kg, điều này quan trọng ở quy mô lớn.
• Khả năng tái chế: PA6 có thể được khử polyme trở lại thành monome caprolactam với hiệu suất thu hồi cao, hỗ trợ tái chế vòng kín. Quá trình khử polyme PA66 có thể thực hiện được về mặt kỹ thuật nhưng ít được phát triển về mặt thương mại ở quy mô lớn.

Đối với hầu hết các ứng dụng có nhiệt độ sử dụng dưới 150°C, vật liệu PA6 GF hoạt động tương đương với PA66 GF với chi phí thấp hơn. Trên 150°C hoặc trong các ứng dụng mà độ trương nở do độ ẩm là nghiêm trọng, PA66 hoặc polyamit hiệu suất cao hơn (PA46, PA6T/66) đáng được đánh giá.

Xử lý vật liệu PA6 và PA6 GF: Những điểm cần cân nhắc chính

Để tận dụng tối đa vật liệu PA6 GF đòi hỏi phải chú ý đến các điều kiện xử lý hơi khác so với các loại nhựa nhiệt dẻo thông thường như PP hoặc ABS.

Sấy khô

PA6 có tính hút ẩm và phải được sấy khô trước khi chế biến. Điều kiện sấy tiêu chuẩn là 80°C trong 4–6 giờ trong máy sấy hút ẩm (điểm sương dưới -30°C) để giảm độ ẩm xuống dưới 0,2% cho quá trình ép phun. Sấy khô không đủ gây ra sự phân hủy thủy phân của chuỗi polyme trong quá trình xử lý nóng chảy, dẫn đến độ nhớt thấp hơn, khuyết tật bong tróc và giảm đáng kể tính chất cơ học trong bộ phận đúc.

Nhiệt độ nóng chảy

Nhiệt độ nóng chảy ép phun của PA6 thường dao động từ 240–280°C , tùy thuộc vào độ dày thành và hình dạng bộ phận. Nhiệt độ khuôn từ 60–90°C thúc đẩy độ kết tinh và độ bóng bề mặt tốt. Đối với vật liệu PA6 GF, việc duy trì trong cửa sổ này cũng giúp duy trì chiều dài sợi - nhiệt độ nóng chảy quá mức kết hợp với tốc độ trục vít mạnh sẽ làm suy giảm sợi và giảm hiệu suất cơ học.

Định hướng sợi và đường hàn

Sợi thủy tinh trong vật liệu PA6 GF được ưu tiên sắp xếp dọc theo hướng dòng chảy trong quá trình ép phun. Điều này tạo ra các đặc tính dị hướng: chi tiết cứng hơn và mạnh hơn đáng kể theo hướng dòng chảy so với hướng ngang của nó. Các đường hàn (nơi hai mặt dòng chảy gặp nhau) trong các bộ phận PA6 GF có thể có độ bền kéo thấp tới mức 30–50% giá trị số lượng lớn bởi vì các sợi thẳng hàng song song với đường hàn và chỉ liên kết thông qua ma trận polymer. Vị trí cổng và thiết kế bộ phận phải giảm thiểu các đường hàn ở vùng chịu ứng suất cao.

Cong vênh và co ngót

Vật liệu PA6 GF co lại một cách khác nhau: xấp xỉ 0,3–0,7% theo hướng dòng chảy và 0,8–1,3% ngang với dòng chảy cho lớp GF30. Sự co ngót khác biệt này là nguyên nhân chính gây cong vênh ở các bộ phận phẳng hoặc bán phẳng. Vị trí cổng và thiết kế bộ phận được điều khiển bằng mô phỏng là điều cần thiết cho các tấm phẳng và vỏ được làm từ vật liệu PA6 GF.

Tính bền vững và tái chế PA6

PA6 có vị trí tốt hơn nhiều loại polyme kỹ thuật từ góc độ nền kinh tế tuần hoàn vì khả năng khử polyme của nó. Quy trình ECONYL® (Aquafil) thu hồi caprolactam từ chất thải PA6 sau tiêu dùng - bao gồm thảm, lưới đánh cá và chất thải công nghiệp - và tái trùng hợp nó thành PA6 có chất lượng tương đương nguyên chất. Hóa học vòng kín này đã được xác nhận ở quy mô thương mại, với trên 100.000 tấn chất thải PA6 đã được xử lý thông qua hệ thống tái tạo ECONYL® theo báo cáo gần đây.

Đối với vật liệu PA6 GF, việc tái chế phức tạp hơn vì sợi thủy tinh không thể phục hồi được chiều dài ban đầu thông qua tái chế cơ học tiêu chuẩn - sự hao mòn của sợi trong quá trình tái xử lý làm giảm chiều dài sợi và do đó làm giảm hiệu suất cơ học. Tuy nhiên, PA6 GF25 hoặc GF30 được tái chế cơ học có thể được tái chế thành các ứng dụng có hàm lượng chất xơ thấp hơn. Quá trình tái chế hóa học trở lại thành monome xử lý thủy tinh như một chất cặn cần được tách riêng nhưng cung cấp caprolactam không bị ô nhiễm từ phần polyme.

Các tuyến PA6 dựa trên sinh học đang được phát triển thương mại. Về mặt lý thuyết, Caprolactam có thể được tạo ra từ lysine hoặc cyclohexane dựa trên sinh học từ các nguồn dựa trên sinh học, mặc dù PA6 thương mại hoàn toàn dựa trên sinh học vẫn chưa được sản xuất ở quy mô có ý nghĩa. Một số nhà sản xuất đã công bố các chương trình thí điểm nhằm mục tiêu Hàm lượng caprolactam dựa trên sinh học 30–100% trong thập kỷ tới, điều này sẽ làm giảm đáng kể lượng khí thải carbon trong quá trình sản xuất PA6 so với lộ trình hóa dầu hiện tại.

Trường hợp PA6 không phải là lựa chọn đúng đắn

Hiểu được giới hạn của PA6 cũng quan trọng như biết được điểm mạnh của nó. Có những ứng dụng mà PA6 - ngay cả ở dạng chứa đầy thủy tinh - là vật liệu sai bất kể chi phí:

• Nhiệt độ cao liên tục trên 180°C: Ngay cả vật liệu PA6 GF cũng bắt đầu mất tính chất cơ học ở nhiệt độ duy trì trên 180°C. Các ứng dụng trong phạm vi này yêu cầu polyamit nhiệt độ cao (PA46, PA6T, PA9T) hoặc polyme kỹ thuật không polyamit (PPS, PEEK).
• Môi trường axit mạnh: Axit đậm đặc thủy phân nhanh chóng các liên kết amit trong PA6. Các ứng dụng trong môi trường hóa chất axit mạnh cần có PTFE, PVDF hoặc polypropylene.
• Độ rõ quang học: PA6 tốt nhất là bán tinh thể và mờ - nó không thể đạt được độ rõ quang học của vật liệu vô định hình như polycarbonate hoặc PMMA.
• Độ chính xác cao trong môi trường ẩm ướt: Đối với các bộ phận yêu cầu dung sai kích thước dưới ±0,1 mm sẽ trải qua chu kỳ ẩm, độ phồng hút ẩm của PA6 thường không đủ tiêu chuẩn. POM (acetal) hoặc PBT là những lựa chọn thay thế phổ biến.
• Thiết bị y tế cấy ghép dài hạn: PA6 không tương thích sinh học cho các ứng dụng cấy ghép do sự phân hủy thủy phân và khả năng lọc monome.
